一、 QX-DL9000系列流量定量控制儀（以下簡稱控制儀）主要特點：

1、適用于各種液體介質的流量顯示、積算、控制功能；

2、輸入多種流量傳感器信號（如渦街、渦輪、電磁、羅茨、橢圓齒輪，雙轉子，孔板、V型 錐、阿牛巴、質量流量等各種流量計）；

3、流量輸入通道：可接收頻率信號和多種模擬電流信號；

4、溫度輸入通道：可接收多種模擬電流信號；

5、可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

6、容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

7、流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

8、儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

9、豐富的自檢和自診斷功能使儀表更易于使用和維護；

10、三級密碼設定可防止未經的人員改變已設定的數據；

11、儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；

12、通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統：

• RS-485； RS-232； GPRS、CDMA； 寬帶網。

二、QX-DL9000流量定量控制儀主要技術指標：

1、輸入信號

模 擬 量：

·電 阻：標準熱電阻 ——Pt100；

· 電 流：0～10mA、4～20mA——輸入阻抗≤250Ω；

脈 沖 量：

·波 形：矩形、正弦波和三角波；

·幅 度：大于4V；

·頻 率：0～10KHz（或根據用戶要求）。

2、輸出信號

模擬量輸出：

·DC 0～10mA（負載電阻≤750Ω）；

·DC 4～20mA（負載電阻≤500Ω）；

3、開關量輸出

·繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

4、通訊輸出

·接口方式——標準串行通訊接口：RS－232C，RS－485，以太網；

·波特率——600，1200，2400，4800，9600Kbps， 儀表內部設定。

5、饋電輸出

·DC24V，負載≤100mA；

·DC12V，負載≤200mA

6、特 性

測量精度：±0.2%FS±1字或±0.5%FS±1字

頻率轉換精度：±1脈沖（LMS）一般優于0.2%

測量范圍：-999999～999999字（瞬時值，補償值）；

0～.9999字（累積值）

分辨率：±1字

7、顯示方式

·帶背光大屏幕128×64點陣液晶圖形顯示器；

歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警 狀況；

·0～999999瞬時流量值

·0～.9999累積值

·-9999～9999溫度補償

·-99999～999999流量（差壓、頻率）值

8、控制/報警

·可選擇繼電器上限、下限控制（或報警）輸出，LCD和LED輸出指示；

·控制（或報警）方式為帶回差（用戶可自由設定）

·選擇報警方式：流量上限，流量下限，溫度上限，溫度下限；

9、打印控制

直接配接串行熱敏漢字打印機，可實現即時或定時打??；

參數設定：每日多達8次定時打印時間，打印機軟開關。

10、中文菜單提示

·面板輕觸式按鍵設定；

·參數設定值斷電后保存時間大于20年；

·參數設定值三級密碼鎖定；

11、保護方式

·斷電后累積值保持時間大于20年；

·電源欠壓自動復位；

·工作異常自動復位（Watch Dog）；

·自恢復保險絲，短路保護。

12、使用環境

環境溫度：-20～60℃

相對濕度：≤85%RH ，避免強腐蝕氣體

13、供電電壓

常規型：AC 220V %（50Hz±2Hz）；

特殊型：AC 80～265V—開關電源；

DC 24V±1V—開關電源 ；

后備電源：+12V，20AH，可維持72小時。

14、 功 耗

·≤10W（AC220V線性電源供電）

15、 開孔尺寸:152mm×76mm

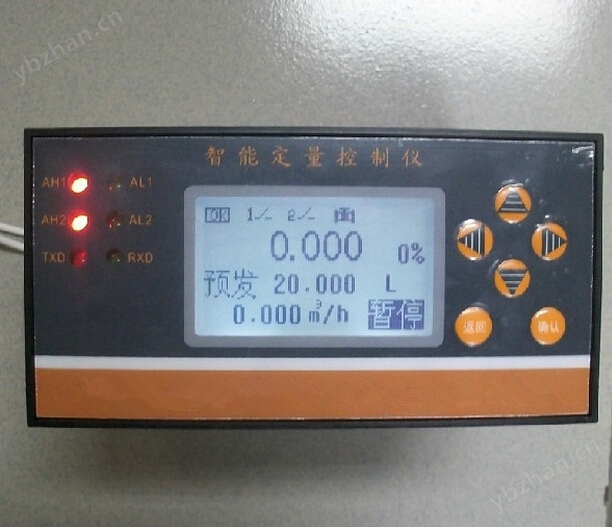

三、QX-DL9000流量定量控制儀產品實物圖片：
