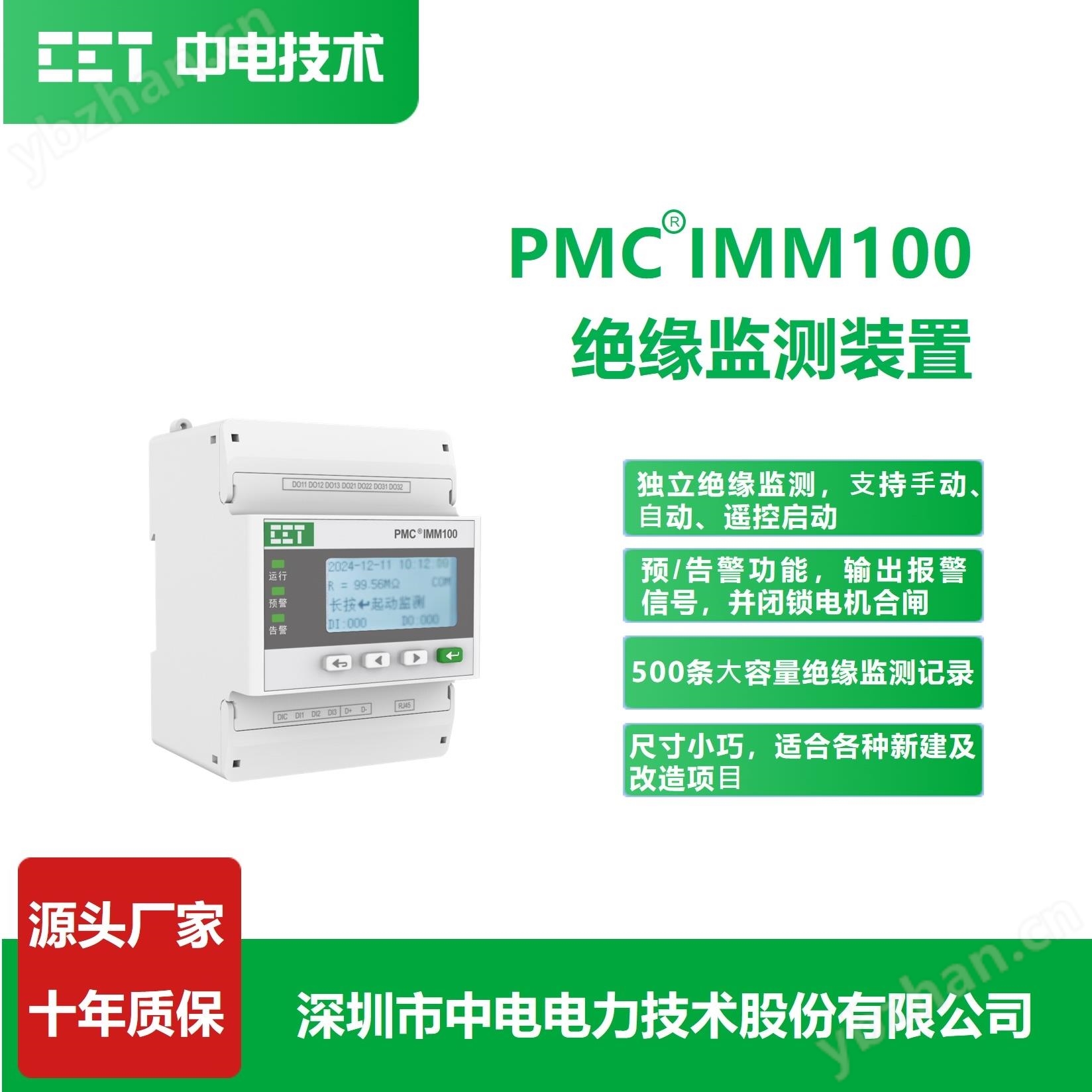

IMM100絕緣監測裝置是CET中電技術推出的電機絕緣監測裝置，適用于380V/690V交流電動機的對地絕緣電阻監測。當電機停機時，IMM100可通過手動、遙控或自動啟動絕緣監測功能，輸出500V/1000V DC對電機進行絕緣電阻測量，確定電機絕緣是否良好，并支持預/告警功能，在絕緣電阻值低于設定值時輸出報警信號并通過硬接點閉鎖電機合閘，有效避免因電機絕緣問題導致的電氣事故。

一、產品概述

IMM100采用直流注入式測量方式，根據額定電壓施加500V/1000V DC，監測電機繞組與地之間的絕緣電阻，絕緣電阻值可通過液晶、藍牙模塊、顯示模塊（選配）以及通信讀取。裝置支持絕緣監測、預/告警、事件記錄、自檢、在線升級等功能，尺寸小巧，適合各種新建及改造項目，為電機安全運行提供可靠的絕緣保障。

二、主要功能特點

1、絕緣監測可靠：采用直流注入式測量方式，施加500V/1000V DC監測電機繞組對地絕緣電阻，支持手動、自動、遙控啟動，絕緣電阻值可通過液晶、藍牙、顯示模塊及通信讀?。?/p>

2、預/告警功能：可設置絕緣監測預警值和告警值，絕緣電阻低于預警值時預告警燈點亮，低于告警值時告警燈點亮并通過硬接點閉鎖電機合閘；

3、大容量記錄：支持500條絕緣電阻監測記錄、64條絕緣吸收比記錄、64條絕緣極化指數記錄、64條裝置自檢及操作記錄；

4、自檢與在線升級：上電及運行中自檢CPU、硬件、AD及采樣系統、存儲器、定值、工作電源等，異常時告警并退出保護；支持通過RS-485在線升級軟件，便于維護；

5、通信與接口齊全：標配1路RS-485口（Modbus-RTU）和1路RJ45口，可連接藍牙模塊手機調試或通過專用連接線連接PC調試；提供3路DO（常開/常閉）、3路DI（內激勵24V）；

6、安全可靠：多種閉鎖方案確保電機停機時才啟動絕緣監測，硬件增加防護措施，EMC性能，浪涌抗擾度4級。

IMM100產品典型接線圖

三、行業應用場景

1、新項目新電機投運：投運前進行絕緣測試，確認電機絕緣狀態良好后再投入運行；

2、維修后電機復投：維修后的電機重新投入運行前進行絕緣測試，保障安全；

3、故障跳閘電機恢復：運行中突然故障跳閘的電機，恢復生產前測試絕緣是否完好；

4、備用電機投運前檢測：長時間未使用的備用電機，投運前進行絕緣電阻測試，避免帶絕緣缺陷投運；

5、工礦企業電機集中管理：用于生產車間、泵站、壓縮機等交流電機的絕緣狀態監測與維護管理。

四、選型參考

IMM100電源電壓176V~264V AC/DC（增強型電源），絕緣電阻測量范圍30KΩ~100MΩ，精度滿足1%~2%要求，適用于380V/690V交流電機；可選配顯示模塊，訂貨時按工程要求與廠家確認型號。

五、產品常見問題

問題1：IMM100絕緣監測裝置適用于哪些電機？答：適用于380V/690V交流電動機的對地絕緣電阻監測，可對電機繞組與地之間的絕緣狀態進行實時監測。

問題2：裝置如何啟動絕緣監測？答：支持手動、自動、遙控啟動，識別電機停機后可自動啟動，也可手動或通過遙控方式啟動絕緣監測。

問題3：絕緣監測采用什么測量方式？答：采用直流注入式測量方式，根據額定電壓施加500V/1000V DC，監測電機繞組與地之間的絕緣電阻。

問題4：裝置如何實現預/告警與閉鎖？答：可設置絕緣監測預警值和告警值，絕緣電阻低于預警值時預告警燈點亮，低于告警值時告警燈點亮并通過硬接點閉鎖電機合閘。

問題5：裝置如何查看監測結果與調試？答：可通過液晶顯示、藍牙模塊、顯示模塊以及通信讀取監測結果，具備RJ45接口可連接藍牙模塊或PC調試。
