突破局限：背照型sCMOS相機

很榮幸向您介紹KURO，臺背照式sCMOS相機。此前，背照式芯片技術只存在于CCD相機，雖然可以為其帶來高靈敏度，但是采集幀數卻受到限制。而目前普遍使用的前照式sCMOS相機雖然幀數很快 ，但是卻無法滿足超弱光探測中的靈敏度要求。

而新一代KURO相機，同時提供超高靈敏度與超快幀數，可適用于各類成像與成譜的應用，例如高光譜，天文探測，低溫原子成像，量子檢測，熒光光譜，高速光譜等。

KURO 新一代sCMOS相機具備以下優點：

• 背照式sCMOS芯片，量子效率>95%

• 消除固定背景噪聲

• 高速成像與超低噪聲

• 芯片前端無微透鏡

• 大像素，高動態范圍

• 靈活的觸發模式

• 優化于光譜應用

• 的 LightField 智能軟件t LightField software

全新的Kuro相機基于新一代背照式sCMOS芯片技術，量子效率>95%，感光區域填充面積高達99%。

除此之外新一代的芯片技術還極大降低了前一代sCMOS芯片中的固定背景噪聲。因?yàn)槠?9%的填充面積，背照式芯片無需采用微透鏡聚光，這樣也在整個光譜范圍，特別是紫外波段提升了相機的感光靈敏度。

新一代Kuro相機的像素尺寸提升到了11微米，不僅采光面積變成前一代的2.8倍，滿井容量80,000 e- 也可以提升信號的動態范圍 (61,500:1 or 95 dB)?？茖W(xué)家與科研工作者們可以從Kuro的超低讀出噪聲 (1.3 e- rms median)，高幀數 (82 fps at full 1200 x 1200 resolution)，以及的操作軟件中獲得更多的可能性，不斷探索科學的邊界。

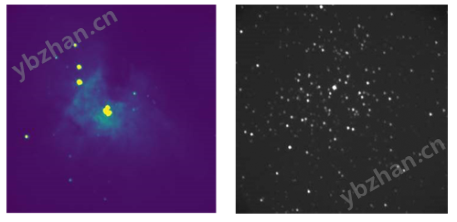

Images captured by KURO: 1200B back illuminated sCMOS camera. Star cluster (left), Orion Nebula. Courtesy of Southwest Research Institute, Colorado USA.

背照式sCMOS芯片，量子效率>95%

Kuro全新的sCMOS芯片技術與許多高敏度的CCD一樣，采用了背照式的架構。這使得新一代Kuro相機擁有超高的量子效率（峰值>95%）與99%的光敏區。

消除固定背景噪聲

Kuro芯片的加工工藝集成了的電子電路，使得前一代sCMOS芯片中的固定背景條紋極大減弱，長時間曝光背景更均勻，提升圖像質量。

CLICK ON IMAGE FOR INTERACTIVE SLIDER

芯片前端無微透鏡

雖然傳統的sCMOS相機也宣稱可以達到~80%的量子效率，但是卻依賴于芯片前端的微透鏡(micro-lenses)將入射光聚焦在光敏區。但是微透鏡會吸收紫外光，透射率也會受到入射角度的影響。Kuro的背照式芯片不存在這樣的問題，因?yàn)樾酒砻?9%的光敏區，無須再使用微透鏡，這樣在整個波段范圍，特別是紫外波段極大提升了相機的光敏度。

高速成像與超低噪聲

KURO相機擁有高幀數，低噪聲的優點，按照數字化位深(Bit depth)不同，KURO在全幅1200X1200分辨率時可以達到41fps(16 bit) 或者 82 fps(12 bit) 的幀數。若使用低分辨率，KURO的幀數可達數百幀每秒。

大像素，高動態范圍

與前一代sCMOS相比，KURO芯片11微米的像原尺寸將采光面積增大了2.8倍，每個像原的滿井容量提高至80,000 e-， 可使得圖片獲得更優異的動態范圍 (61,500:1 or 95 dB)。

如何選擇?

科研工作者往往需要仔細選擇其應用需求的產品。通常來講，對于需要長時間積分的成像或者光譜實驗（幾秒到小時），CCD或者EMCCD依然是比較好的選擇。對于需要做芯片像素合并(on-chip binning)的光譜實驗，CCD和EMCCD同樣具有優勢。另外，在超高時間分辨的測試中，ICCD和emICCD的高速精準門控會更加適合此類應用。背照式的sCMOS同時具備高敏度和高幀數的優點，適合積分時間低于10秒的短時間采集，下面的Table3 總結了不同相機的特點與應用的推薦。

優化于光譜應用

科研型CMOS芯片通常不支持芯片內的像素合并。但是KURO的超低讀出噪聲與軟件合并功能使其適合用于高速光譜的測試。這款相機的芯片格式還非常適合用在普林斯頓儀器屢獲光學設計獎的高分辨,去像差光譜儀 IsoPlane®。

的 LightField 智能軟件

KURO相機可用于普林斯頓儀器的智能軟件來控制，使得KURO相機非常容易集成在各類成像及光譜的測試。KURO可以輕松兼容 MATLAB® (MathWorks) 及 LabVIEW® (National Instruments)，實現快速的硬件控制與高效的數據分析。

KURO相機型號比較和數據表
