高靈敏度科學級CMOS相機
Prime95B是款使用高量子效率背照式芯片生產的高靈敏度科研級CMOS相機。95B使用的芯片可以將高達95%的入射光子轉換為可以測量的信號。由于沒有使用傳統微透鏡技術來提高量子效率， 95B避免了同一個相機在高倍物鏡下成像較低倍物鏡量子效率降低的問題。95B利用背照式技術使用光電檢測器背部光敏區域直接感光， 避免了芯片前部結構對光的反射與吸收。結合其11微米的像元，Prime95B較傳統sCMOS相機在100 倍物鏡下信號檢測效率提高了超過300%。
更為重要的是Prime95B在很大程度上優于EMCCD相機。首先95B不存在電子倍增電路，即避免了雜余噪聲。而EMCCD即使使用背照式芯片，由于其雜余噪聲影響背照式芯片提供的高靈敏度也會被額外的噪聲所抵消。此外95B還奮更多優點， 例如無需進行EM增益校準， 穩定性的提升，設備成本的控制，使用的期限延長， 以及真正的16bit動態范圍。這些優勢使得95B不僅僅可以有效檢測弱信號，同時在一張圖像中還可以采集強信號，而圖像質量?jī)H僅受到光子噪聲影響。
的靈敏度不僅僅是為了檢測更弱的信號， 這也可以讓我們可以利用更快的速度采集， 或是使用更弱的激發光減少對細胞樣晶的損害。而95B在此基礎上還保持了和流行的sCMOS相機類似的速度，視野以及讀出噪聲。
主要應用
超高分辨率成像
共聚焦成像
單分子熒光成像
光片成像
產品特點與優勢
| 特點 | 優勢 |
| 高達95%的峰值量子效率 | 超大化檢測弱信號的能力，高效減少曝光時間或是提高采集速度， 減少光毒性 |
| 11微米大像元 | 保持空間采樣率的情況下極大的提高采光效率 |
| 1.6 e-極低的讀出噪聲 | 超大化對弱光的檢測效率 |
| 高速成像 | 為高速動態事件提供更好的時間采樣率（41幀每秒＠16-bit / 82幀每秒＠12-bit） |
| 大視野 | 單張圖像下可以同時追蹤和測定更多細胞 |
| 更大的動態范圍 | 同一張圖像中記錄強弱兩種信號，動態范圍高達50,000 : 1 ( 94dB ) |
| 多路觸發信號輸出 | 多通道成像中可以將相豐幾與最多四個光源同步 |
| SMART Streaming | 靈活設置多種曝光時間， 與多路觸發信號輸出聯合使用為高速多染料活細胞成像提供更快 |
| 參數 | 相機參數 | ||

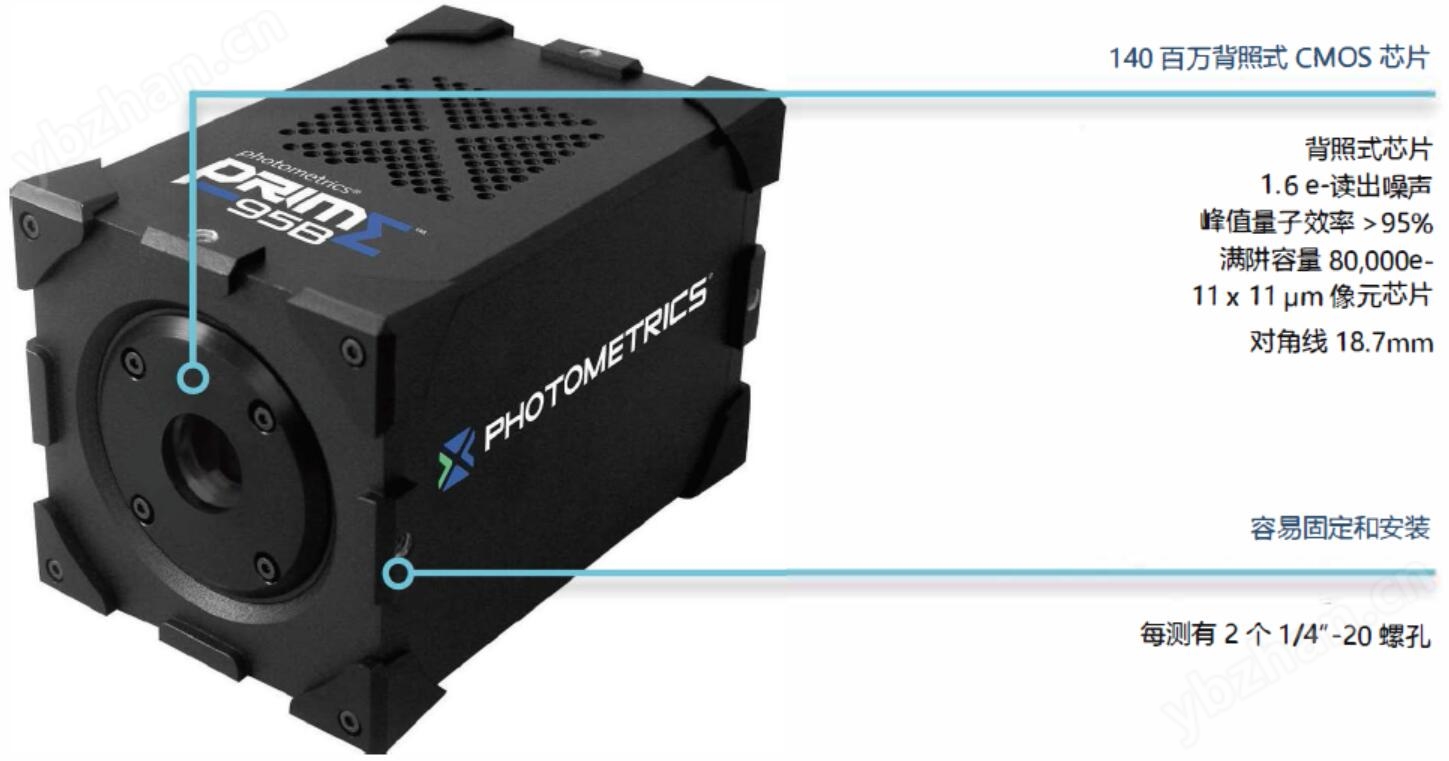

| 芯片 | GPixel GSens 144第四代背照式CMOS芯片，成像區域Grade 1級 | ||
| 芯片成像區域 | 1200x1200像素（144萬像素） | ||
| 像素尺寸 | 11微米x11微米（121平方微米） | ||
| 芯片尺寸 | 13.2毫米x13.2毫米，對角線18.7毫米 | ||

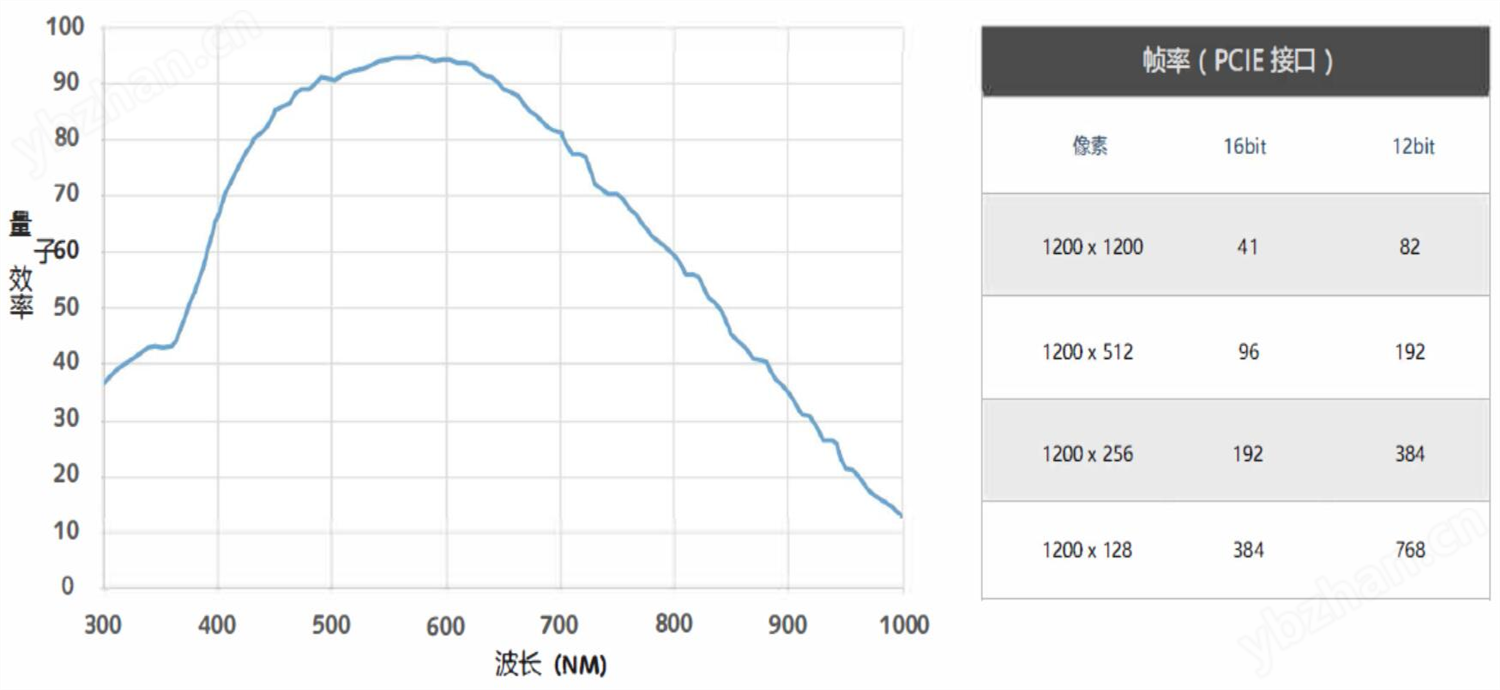

| 峰值量子效率 | >95% | ||
| 讀出噪聲 | 1.6e-（中值） | ||
| 線性滿阱容量 | 80,000e-（組合增益） ; 10,0OOe-（高增益） | ||
| 動態范圍 | 50,000 : 1 （組合增益） | ||
| 數據位深 | 16bit（組合增益） ; 12bit（高增益） | ||
| 讀出模式 | 卷簾式快門；可實現有效全局快門 | ||
| 像素融合 | 2x2 (FPGA) | ||
| 參數 | 相機接口 | ||

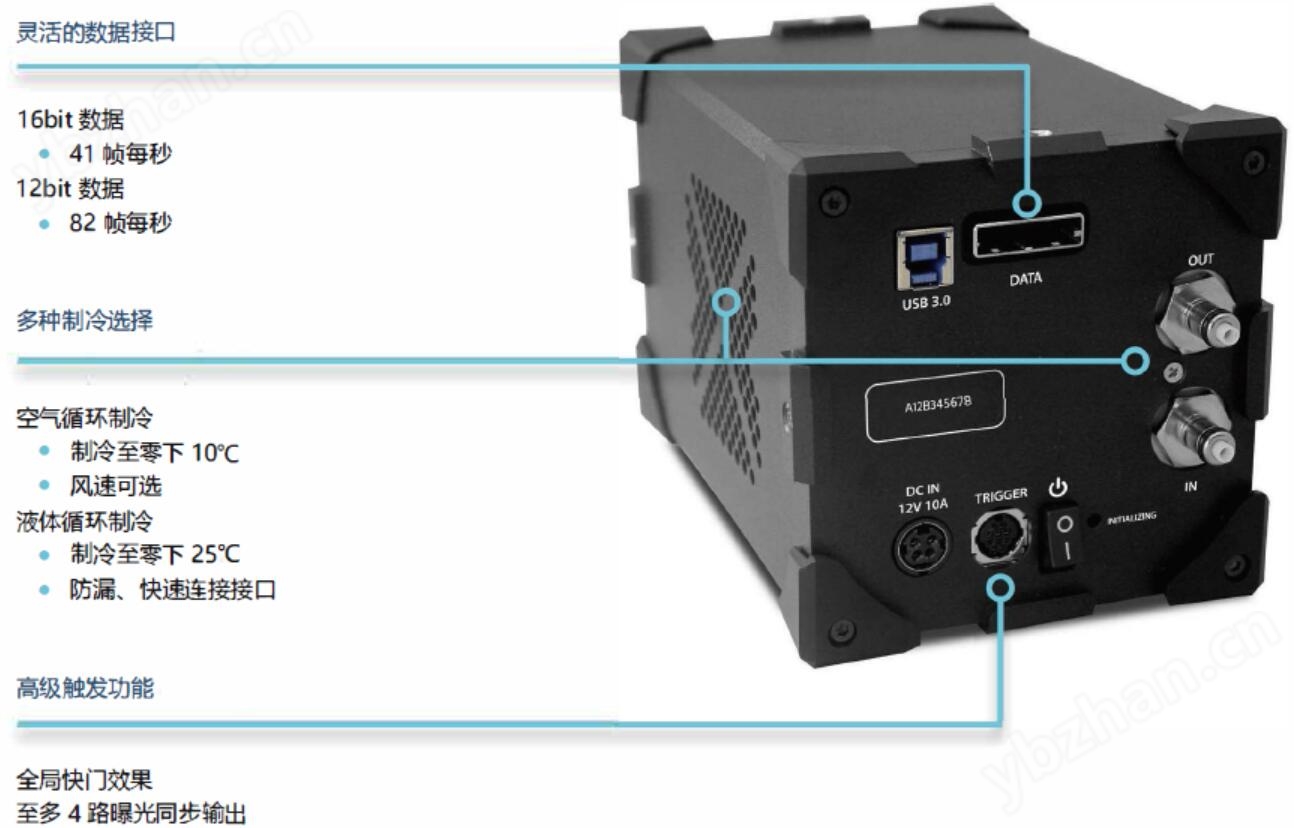

| 數據接口 | PC le | ||
| 光學接口 | C接口 | ||
| 安裝孔位 | 相機每側有兩個1/4 20” 螺孔，可避免相機旋轉 | ||
| 液體循環接口 | 液體循環接口 快速安裝接口 | ||
| 觸發模式 | 功能 | ||
| 觸發信號輸入模式 | Trigger first－由觸發信號決定序列圖張起始 Edge －每張圖像的采集均有TTL上升沿觸發開始 SMART Streaming一快速在多個曝光時間間切換 | ||
| 觸發信號輸出模式 | First Row －在行曝光時輸出高電平 Any Row －在任意一行曝光時輸出高電平 All Row 有效全局快門， 在每一行曝光時輸出高電平 | ||
| 觸發信號輸出 | Expose Out （上限：四路） , Read Out , Shutter Out , Trigger Ready | ||
| 制冷性能 | 芯片溫度 | 暗電流 | |
| 空氣循環制冷 | 室溫30度時可制冷至零下10度 | 1.9e-／像素／秒 | |
| 液體循環制冷 | 室溫30度時可制冷至零下25度 | 0.7e-／像素／秒 | |
