產品定位

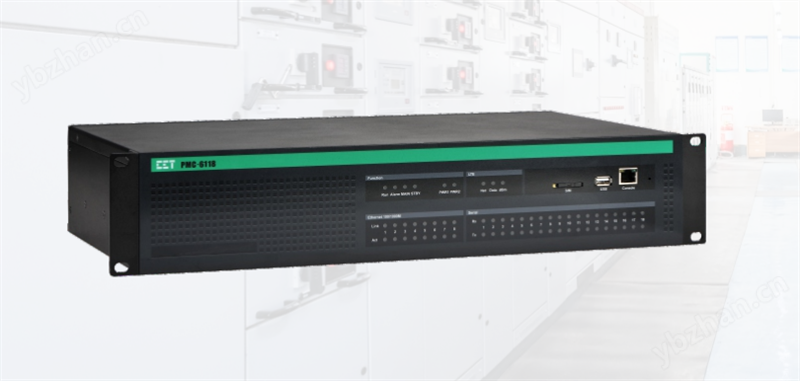

CET-6118配電房邊緣服務器是一款具有通信網關和服務器雙重屬性的產品，提供智能終端與云端的數據傳輸通道，兼具數據分析和智能管理功能，適用于分布式光伏、智慧園區、智能配電房監控等多種綜合能源應用場景，為用戶提供靈活、輕服務的數據采集和本地監控管理選擇。

行業應用場景

• 智能配電房監控：接入多功能電表、綜合保護測控、電能質量監測、電氣火災監控、溫控儀、直流屏、無功補償?shù)仍O(shè)備，就地完成數據采集與監視；

• 配電房綜合監控：除電力設備外，還可接入溫濕度、SF6氣體、氧氣、水位傳感器與紅外雙鑒、震動、紅外對射探測器、聲光報警器、門禁、攝像機，實現動力環境一體監控；

• 分布式光伏與智慧園區：光伏計量、儲能計量、電/水/冷熱量計量數據統一采集上送；

• 用能單位能源管理：本地監控客戶端與Web/小程序/APP多端查看，或與云平臺協同實現SaaS能源管理服務。

邊緣通信服務器怎么安裝？配電房監控要接哪些設備？通信管理機怎么接線？先把三件事定下來：一是安裝位置，本機為2U、19英寸標準機箱，機架式安裝于屏柜；二是下行鏈路，電表、保護等RS-485設備分回路接入串口，攝像機等IP設備接網口；三是上行鏈路，有有線網絡就走以太網，無布線條件選4G。

核心功能特點

• 硬件配置：ARM Cortex A53四核，主頻1.5GHz；2GB內存，eMMC存儲16GB~128GB；運行CET RelexOS系統，可搭載Linux操作系統；

• 接口資源：18串口（RS-485/422/232）、4/8路自適應千兆網口、1路HDMI、2路USB2.0（Host）、1路Console調試口，可選4G；

• 安裝與結構：2U、19英寸機箱，機架式安裝，尺寸482×88×238mm；無硬盤、無風扇設計，發熱量小，可高負荷長期穩定運行；機箱表面噴砂導電氧化，適用于工業環境；




• EMC性能：介質強度、絕緣電阻、沖擊電壓符合GB/T 14598；靜電放電抗擾度符合GB/T 17626.2 4級，電快速瞬變脈沖群抗擾度4級、浪涌抗擾度4級、工頻磁場抗擾度4級，射頻電磁場輻射抗擾度3級、射頻傳導抗擾度3級、振蕩波抗擾度3級；無線電騷擾限值符合GB 9254 B級要求；機械性能滿足GB/T 15153.2規定的嚴酷等級；

• 雙工作模式：兼容云邊協同和脫云運行兩種模式，用戶可按需選用和切換——云邊協同模式配合云平臺提供SaaS能源管理服務；本地監控模式基于固有的監控管理軟件實現本地化監控管理，云邊解耦；

• 接入能力：經RS-485/232/422、以太網、4G、WiFi等接口接入電/水/氣/熱表、安防、環境監測設備、智能控制閥等多種智能終端；搭配HMI經HDMI即可實現本地監控。

應用與選型建議

串口設備怎么接入云平臺？現場電表、保護裝置經RS-485接入本機串口，本機完成數據采集、解析與本地緩存，再有線或無線網絡上傳云平臺；脫云運行時數據本地存儲、本地監視。邊緣網關斷網數據會丟嗎？不會，本地緩存機制保證斷網期間數據不丟失，恢復后續傳。本地監控和云監控怎么選？數據敏感、監管要求高的單位選本地監控；多站點分散管理選云邊協同。綜合來看，CET-6118配電房邊緣服務器適合配電房智能監控、分布式光伏、智慧園區與能源管理項目的數據采集與邊緣管理。

Q&A

問題：邊緣通信服務器怎么安裝？回答：本機為標準2U、19英寸機箱，直接機架式安裝于配電房屏柜，尺寸482×88×238mm；寬電源輸入（95~250V AC/DC），通電后經Console口或網口做初始化配置即可。無風扇、無硬盤設計，長期高負荷運行免維護。

問題：配電房監控要接哪些設備？回答：電力類接多功能電表、綜合保護測控、電能質量監測、電氣火災監控、溫控儀、直流屏、無功補償、發電機組；環境類接溫濕度、SF6、氧氣、水位傳感器與紅外、震動、門禁、聲光報警器、攝像機。本機18路串口加千兆網口，可一柜接齊。

問題：通信管理機怎么接線？回答：下行側，RS-485電表按A/B極性分回路級聯后接入串口，每路串口接一類或一段總線設備；IP設備接千兆網口；上行側經以太網或4G接平臺；HDMI接顯示器或HMI做本地監視。接線后按設備清單逐口配置規約與地址。

問題：串口設備怎么接入云平臺？回答：串口設備接入本機RS-485/232/422口，本機完成協議解析、數據采集與本地緩存，經以太網或4G以標準物聯網協議上傳云平臺；云邊協同模式下可與SaaS能源管理服務聯動，功能按需訂閱擴展。

問題：邊緣網關斷網數據會丟嗎？回答：不會。本機內置eMMC存儲（16GB~128GB可選），網絡中斷期間采集數據本地緩存，并繼續本地監控與告警；網絡恢復后自動續傳，保證平臺側數據連續完整。

問題：配電房改造不想布線怎么辦？回答：兩層做法：下行側盡量利用電表現有RS-485總線；上行側選4G通信直連平臺，免去敷設網線。本機可選4G，且本地監控模式不依賴外網也能獨立運行。

問題：本地監控和云監控怎么選？回答：本地監控適合數據安全要求高、單站點自持運維的單位，本機固有監控管理軟件，局域網內即可用；云監控適合多站點、集團化管理，便于功能拓展與服務訂閱。本機兩種模式可切換，可先本地后上云。

問題：一臺網關能接多少塊電表？回答：取決于串口數量與每口掛接數量。本機提供18路串口（RS-485/422/232），每路RS-485總線常規可掛接約32臺終端，理論接入規模可滿足整站配電房；另加4/8路千兆網口接入IP類設備。
