定量 加料設備集成計量、智能控制、輸送、閥控于一體,實現液體物料自動定量投料、批次加料、多配方配比;支持快慢加料補償,可選防腐、防爆配置,適配反應釜、攪拌罐、儲罐轉運、灌裝配料等化工、環保、涂料生產工況,減少人工操作,保障加料配比穩定。
一、工況難點
二、產品概述
補充:稱重式定量加料,依靠稱重傳感器采集罐體重量變化,閉環調節泵輸出,不受介質溫度、密度變化影響,適合高精度貴重物料加料工況。
三、系統標準組成

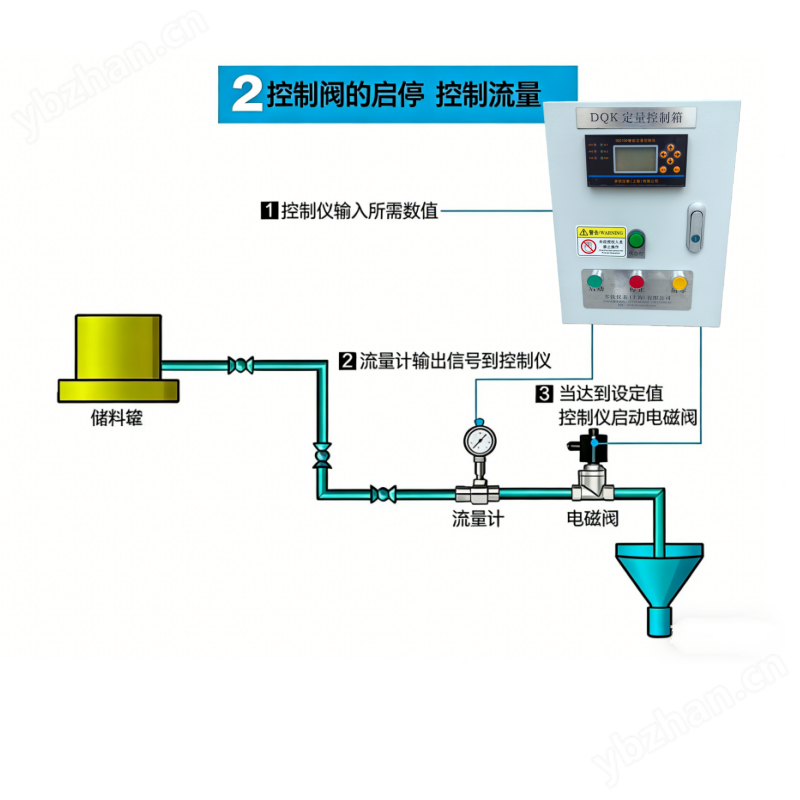

計量單元
流量式:橢圓齒輪、渦輪、電磁、金屬管浮子、圓齒輪流量計(按介質粘度、腐蝕、防爆選型)
稱重式:稱重傳感器、計量料罐
控制單元
定量控制儀表 / PLC + 觸摸屏;具備配方存儲、參數設置、報警輸出;支持 4?20mA、RS485?Modbus,對接 DCS、MES 系統
動力輸送單元
磁力泵、氣動隔膜泵、齒輪泵;普通 / 防爆電機,高粘度介質選用保溫泵
執行閥件
電磁閥、氣動球閥、止回閥、背壓閥;過濾器、緩沖穩壓組件
輔助單元
壓力、液位聯鎖保護;防爆外殼、靜電接地組件;移動式機架(可選)

四、主要技術參數
計量方式:流量閉環計量 / 稱重失重式計量
控制精度:±0.2%~±1.0%(取決于計量器件與介質工況)
加料范圍:微量 L 級~幾十 m3 每批次
適配介質:純水、溶劑、油品、酸堿液、樹脂、乳液、低?中粘度工藝液體
口徑:DN10?DN150
供電:AC220V / DC24V;防爆款整機防爆 Ex ia IIC T6 / Ex d IIB T6 可選
控制模式:?jiǎn)未味?、批次循環、順序多配方加料
功能輸出:繼電器開關輸出,4?20mA,RS485 通訊,報警信號
材質:304/316L 不銹鋼、PTFE 襯里、PVDF(按腐蝕介質選配)
保護功能:低液位聯鎖、超壓保護、滿罐保護、急停、掉電記憶、故障記錄
五、產品特點
快慢雙速加料邏輯,大流量快速輸送,臨近設定值切換小流量,降低管路余料帶來的終點誤差,提升加料重復性。
替代人工投料,減少人為失誤,配方存儲調用,生產配比穩定。
模塊化成套,可固定管道安裝,也可做成移動式小車,方便多罐共用。
防腐配置適配酸堿、溶劑;防爆成套滿足化工危險區域使用,防靜電、防泄漏。
具備聯鎖保護,異常工況自動報警停機;批次數據可留存,便于生產追溯。
支持多路拓展,實現多種原料按工藝順序自動投料至反應釜。
六、適用與不適用工況
七、安裝使用要點
流量計按照儀表說明書做好直管段、安裝方向要求;高粘度介質管路做好保溫伴熱,防止介質凝固。
管路配置過濾器,保護計量?jī)x表,雜質會直接影響加料精度。
易燃易爆工況,整套設備做好靜電接地,電纜接頭、箱體滿足防爆規范。
管路增加背壓閥、穩壓組件,降低后端壓力波動,保證計量穩定。
現場設置急停按鈕,原料罐增加低液位聯鎖,防止泵干轉損壞。
使用進行實際加料標定,修正關閥補償參數,獲得現場實際控制精度。
