靜止無功發生器單管機庫號：M414762

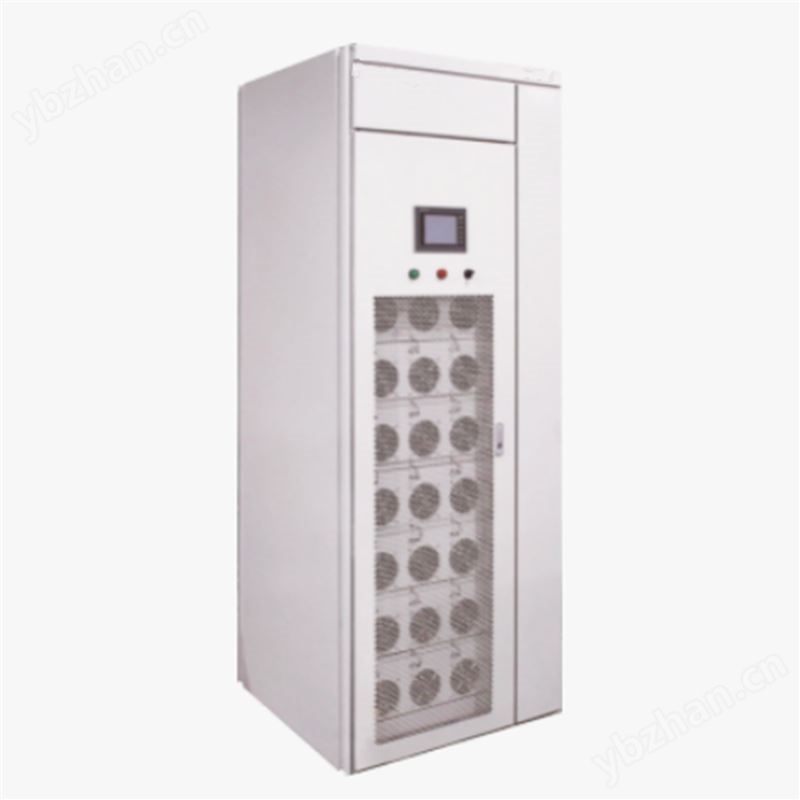

單管SVG低壓靜止無功發生裝置/靜止無功發生器（中西器材）單管機 型號:ZXSVG-75Kvar-DG庫號：M414762   查看hh

靜止無功發生器應用于配電系統的無功補償 ，可實現從感性到容性的連續、快SU無功調節 ，抑|制電壓波動與系統振蕩 ，改善負荷三相不平衡 ，增QIANG系統穩定性等 。

工作原理

靜止無功發生裝置SVG基本原理。將系統看作一個電壓源，SVG看作個可控電壓源 ，后者采用可關斷電力電子器件( IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，通過調節其交流側輸出電壓的幅值和相位 ，或者直接控制其交流側電流 ，迅|速吸收或者發出所需要的無功功率 ，實現動態調節無功的目的。

主要應用

 行業

汽車制造（焊接、沖壓)、冶金(壓延、軋鋼、冶煉、行吊)、港口碼頭、石油化工、有色(壓延、冶煉)、電力 、礦山 、煤化工、輕工(食品加工、煙草、制YAO、制糖等)、機械制造(焊接)、公共設施(升|降類)、軌道交通、污水處理等。

 工況

各種無功需求場合，針對無規律快SU變化、具沖擊性、三相不平衡負荷。壓延(可逆軋機、熱車L與冷軋)、中頻源（冶煉或結晶)、直流加熱爐、 電弧爐、行吊、焊機、沖床、提升機、升降臺、纜車、密煉機、沖壓機、軋機、鍛造、紡織機、變頻、低壓DA電流整流器等諧波含量的YI類負載。

性能特點

 從感性到容性的雙向動態無維無功功率調節 ，可設定浦除諧波方式;

 單相及三相調節 ，可實現功率因數到近似于1.0 ;

 動態響應時間小于1ms ;

 抑|制電壓波動、閃變及系統震蕩 ，穩定系統電壓 ，單相動態調節 ，平衡系統的三相有功輸出 ，抑|制電網負序分量。

 JIE電降耗可達4%~15% ;

 具有系統過壓、欠壓保|護輸出過流、 過熱保|護 ，控制綜合保|護等功能;

 SVG模塊可擴展并聯運行

SVG運行時被控制為電流源不會與系統阻抗發生諧振 ;

 操作系統

采用對液品屏的操作單元 ;

顯?界面實時顯?電網電壓、SVG電流、 負裁電流、和網側名次諧波電流的波形及頻譜;

實時故障記錄和信息查詢。

參數

輸入

 額定電壓 ：400

 工作頻率(Hz) ：50/60±5

 接線方式： 三相三線、 三相四線、 單相

性能指標

 功率因數： ＞0 .99 ，可設定

 響應時間：<1ms

 諧波濾除： 有 ， 可設定

 補償三相不平衡負載： 有

 輸出諧波電流：<3%

 自身損耗：<2 .5% Self loss: <2 .5%

 無功補償方式： 動態連續自|動調節

 整機效率： 可達98%

靜止無功發生器單管機庫號：M414762
