產品簡介在線詢價

產地	國產	加工定制	否

電腦振動噪聲測量儀庫號：M195225

電腦振動噪聲測量儀(振動噪聲測試儀) 型號:ZXHD/VIB-4庫號：M195225 查看hh

midwest-group

該儀器在測量噪聲時可不受背景噪聲和環境反射的影響，也不必建造消|音室。適合用于電機、電器、冰箱等多種機電產品的振動噪聲在線檢測。

特點：

▲ 儀器采用表頭和數碼管同時顯示，可在不同的工礦條件下應用。

▲ SXH1-VIB

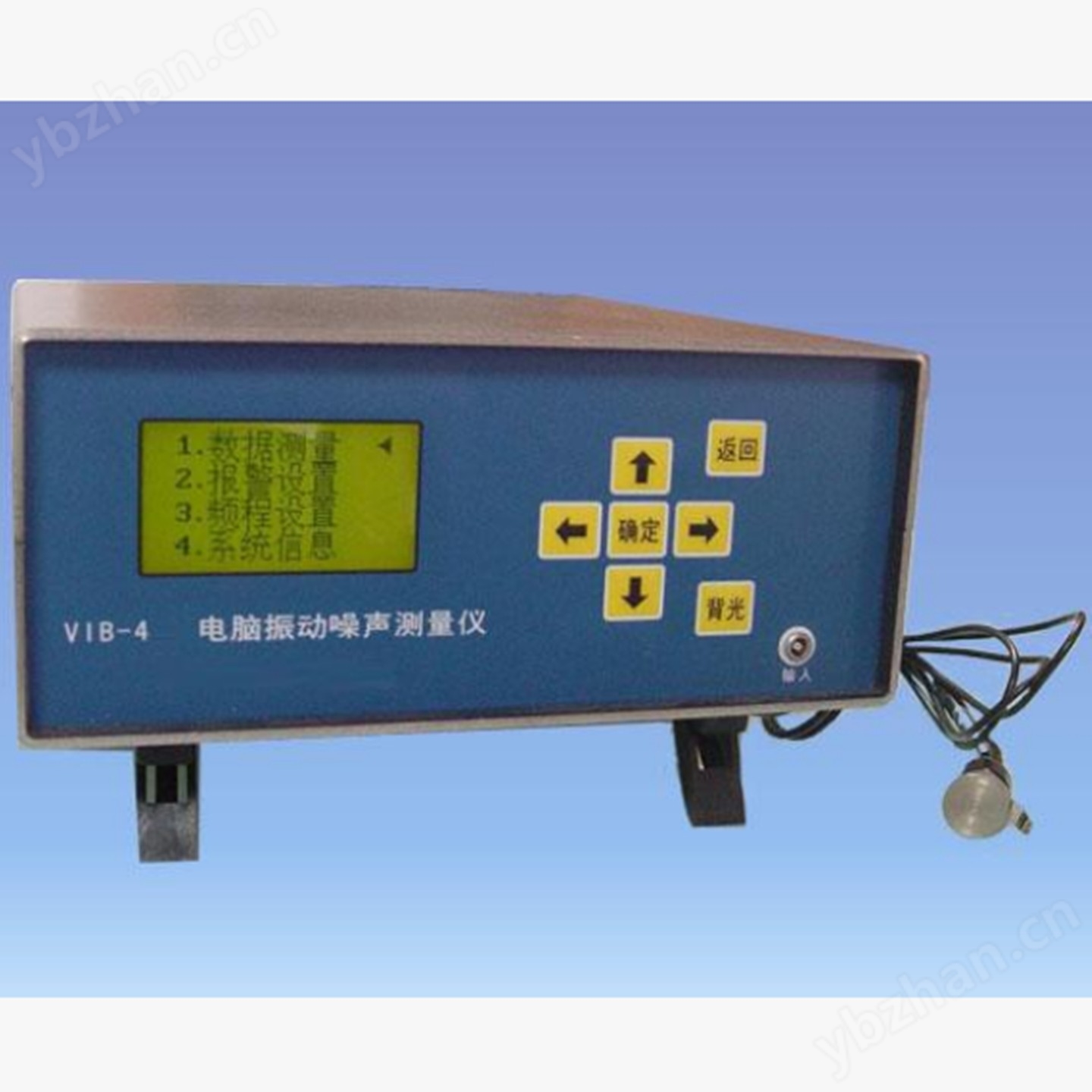

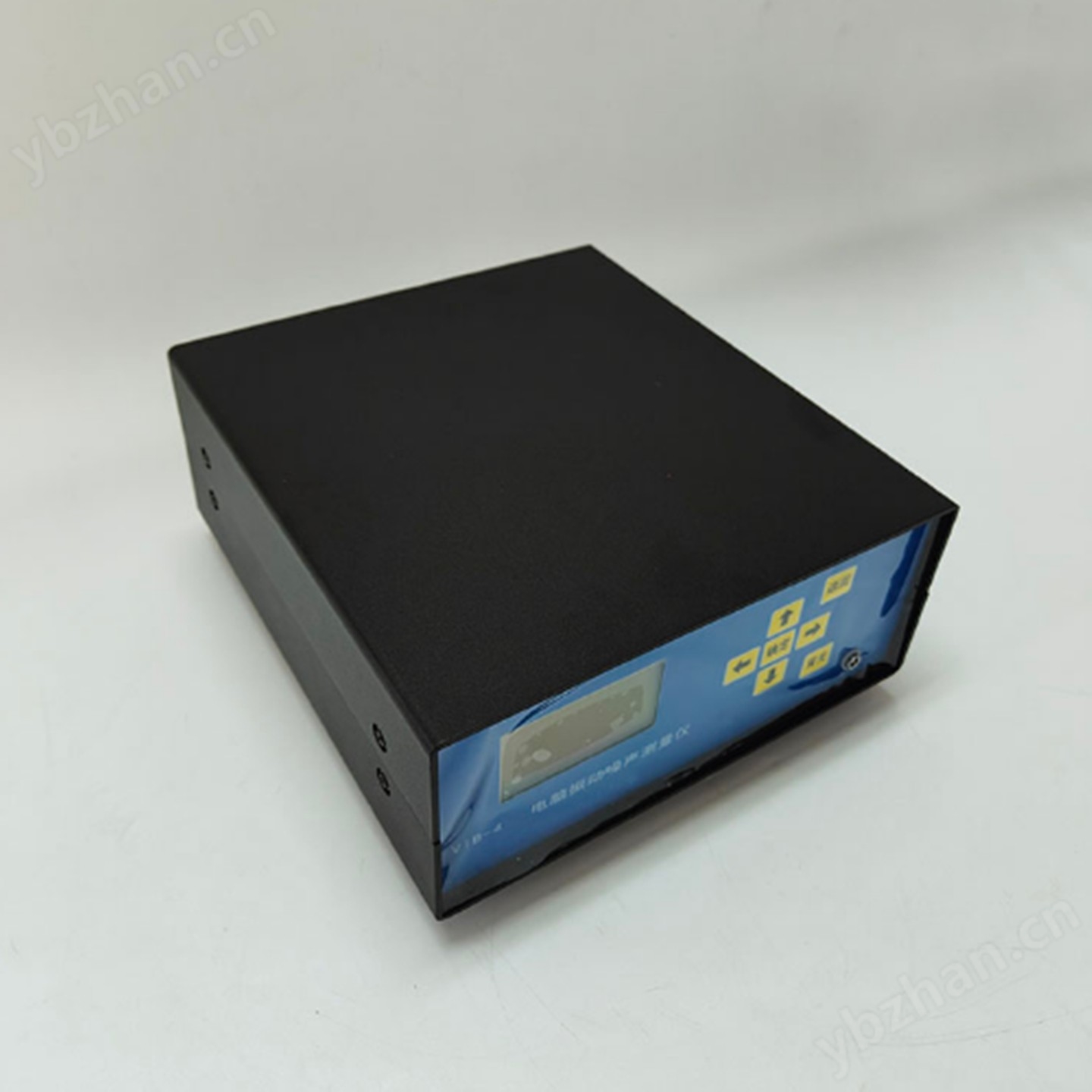

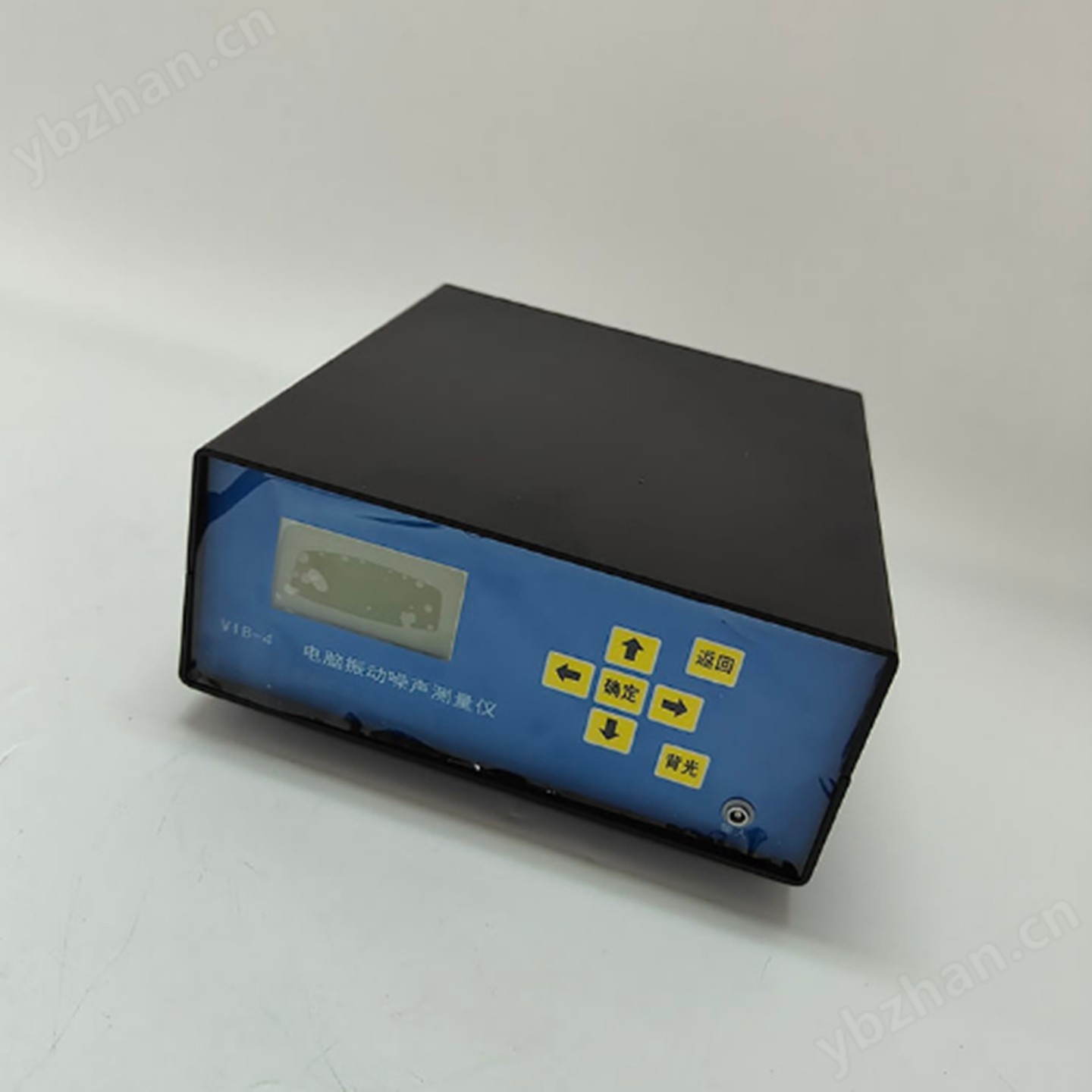

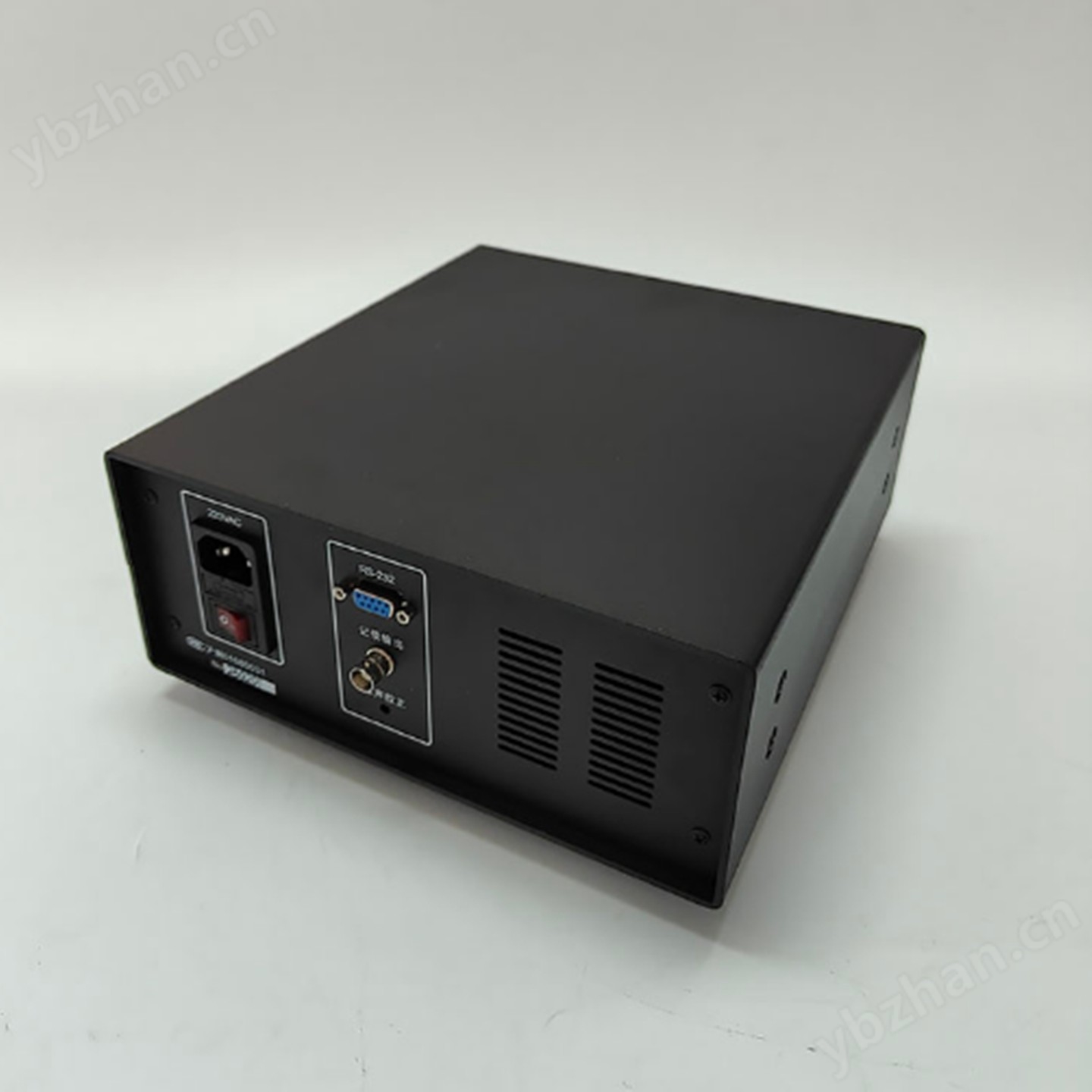

電腦振動噪聲測量儀庫號：M195225 產品詳情

電腦振動噪聲測量儀庫號：M195225

電腦振動噪聲測量儀(振動噪聲測試儀) 型號:ZXHD/VIB-4庫號：M195225 查看hh

midwest-group

該儀器在測量噪聲時可不受背景噪聲和環境反射的影響，也不必建造消|音室。適合用于電機、電器、冰箱等多種機電產品的振動噪聲在線檢測。

特點：

▲ 儀器采用表頭和數碼管同時顯示，可在不同的工礦條件下應用。

▲ SXH1-VIB-4電腦振動噪聲測量儀采用了計算機技術，由單片機控制所有的按鍵，通過模擬開關切換有關電路，這樣減少了機械觸點，從而避免了機械零部件的松動、接觸不良等問題。

主要技術 參數

主機 頻響 10Hz-10kHz

測 量范圍振動 速度 0.03～1000mm/s（rms）

噪　聲　JI 電器：10～90dB

電機：30～110dB

冰箱：30～110dB

聲源尺寸電器：0.05～0.35（m）

電機：0.1～1（m）

測 量精度指針表頭振動速度≯±５%

噪聲JI≯±1dB

數字顯示分辨率為0.001無

誤cha±1個字

供電電源交流～220V±10%（50Hz）

外形尺寸寬x深x高　240x260x100mm

重　　　量約3Kg

中西集團

電腦振動噪聲測量儀庫號：M195225

關鍵詞：標準 測振儀測量儀單片機
