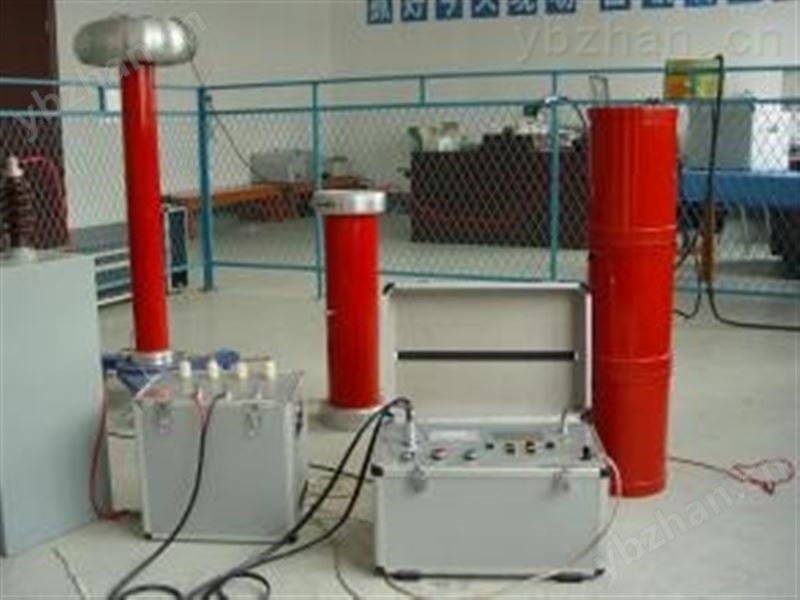

設備名稱：變頻諧振耐壓試驗裝置

型    號：MG-BXZ

數    量：1臺套

生產廠家：上海梅根機電設備有限公司

一、被試品對象及試驗要求

1．10kV，300平方毫米交聯電纜1KM，電容量≤0.3755μF，試驗電壓17.4kV。

2．35kV/8000kVA變壓器，電容量≤0.015μF，試驗電壓72kV

二、工作環境

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度:  ≤1000米；

三、變頻諧振耐壓試驗裝置技術參數及功能

額定容量：100kVA；

輸入電源：單相220V電壓，頻率為50Hz；

額定電壓：25kV；100kV；

額定電流：4A；1A；

工作頻率：30-300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

溫    升：額定負載下連續運行5min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

四、遵循標準

GB10229-88            《電抗器》

GB1094　　　　　　　　《電力變壓器》

GB50150-91　　　　　　《機電裝置安裝工程機電設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　 《高電壓試驗技術》

五、裝置容量確定

對10kV，300平方毫米1KM，電容量≤0.3755μF，試驗電壓17.4kV

試驗電流 I=2πfCU試 =2π×40×0.3755×10-6×17.4×103=1.64A

對35kV/8000kVA變壓器，電容量≤0.015μF，試驗電壓72kV

試驗電流 I=2πfCU試 =2π×40×0.015×10-6×72×103=0.27A

設計四節電抗器，電抗器單節為25kVA/25kV/1A，通過單獨或組合使用能輸出25KV，100kV，系統總?cè)萘繛?00kVA。

結論：裝置容量定為100kVA/100kV，分四節電抗器，電抗器單節為25kVA/25kV/1A通過組合使用能滿足上述被試品的試驗要求。

六、系統配置及其參數

1、激勵變壓器KDXZ-5kVA/1kV，3kV/0.2kV                     1臺

額定容量：5kVA；

輸入電壓：220V，單相；

輸出電壓：1kV，3kV；

結    構：干式鋁合金箱；

重    量：約16kg；

2、變頻電源KDXZ-10kW/220V                                1臺

額定輸出容量：10kW

工作電源：220±10%V（單相），工頻

輸出電壓：0 – 250V，單相，

額定輸入電流：50A

額定輸出電流：55A

輸 出 波 形：正弦波

電壓分辨率： 0.01kV

電壓測量精度：0.5%

頻率調節范圍：30 – 300Hz

頻率步進值：5Hz,2Hz，0.1Hz，0.01Hz

頻率調節分辨率：≤0.01Hz

頻率穩定度：    0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件zui高溫度≤65K;

噪 聲 水 平：≤50dB

可實現以下功能

操作功能優化,操作簡單

自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在*出力狀態自動試驗時,可隨時切換到手動控制狀態,進行手動調頻，調壓

耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作

全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

在變頻電源內，電源的輸入裝有相應容量的空開和接觸器

軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

自動保存試驗數據,生成試驗報表.可打印試驗報表,也可將報表保存,異地打印

數據查詢功能,根據查詢條件查詢以往的試驗數據；

液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流，諧振回路的品質因數

可實現以下操作：頻率的上升和下降；電壓的上升和下降；輸入、輸出的分合閘。

保護功能：具有斷電、過流、過壓及閃絡保護功能；

過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

斷電保護：試驗電源斷電后，裝置能快速保護

變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

變頻電源配備引線和插頭與其他設備進行連接，包括電源的動力引線，與勵磁變壓器的低壓引線，與分壓器的測量引線，接地引線等

外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

重量約20kg；

3、高壓電抗器 KDXZ-25kVA/25kV                            4節

額定容量：25kVA;

額定電壓：25kV；

額定電流：1A；

品質因素：Q≥30 (f=40Hz)；

結    構：干式；

重    量：約40kg；

4、電容分壓器KDFCR-100kV -1000 pF                           1套

額定電壓：100KV

高壓電容量：1000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重    量：約25kg；

5、補償電容器ＫＤBC-100 kV -20000 pF                      1節

額定電壓：100KV/節；

高壓電容量：20000pF

介質損耗：tgσ≤0.5%；

重    量：約15kg；

七、供貨清單一覽表

                           （一）配置設備一覽表

                        （二）設備附件一覽表

                         （三）相關資料一覽表
