電纜長度測量儀庫號：M415796

電纜長度測量儀（中西器材）（成捆的與已經在地纜溝或者橋架里面的電纜都可以測，也可以測故障 ） 型號:XHGG501X庫號：M415796   查看hh

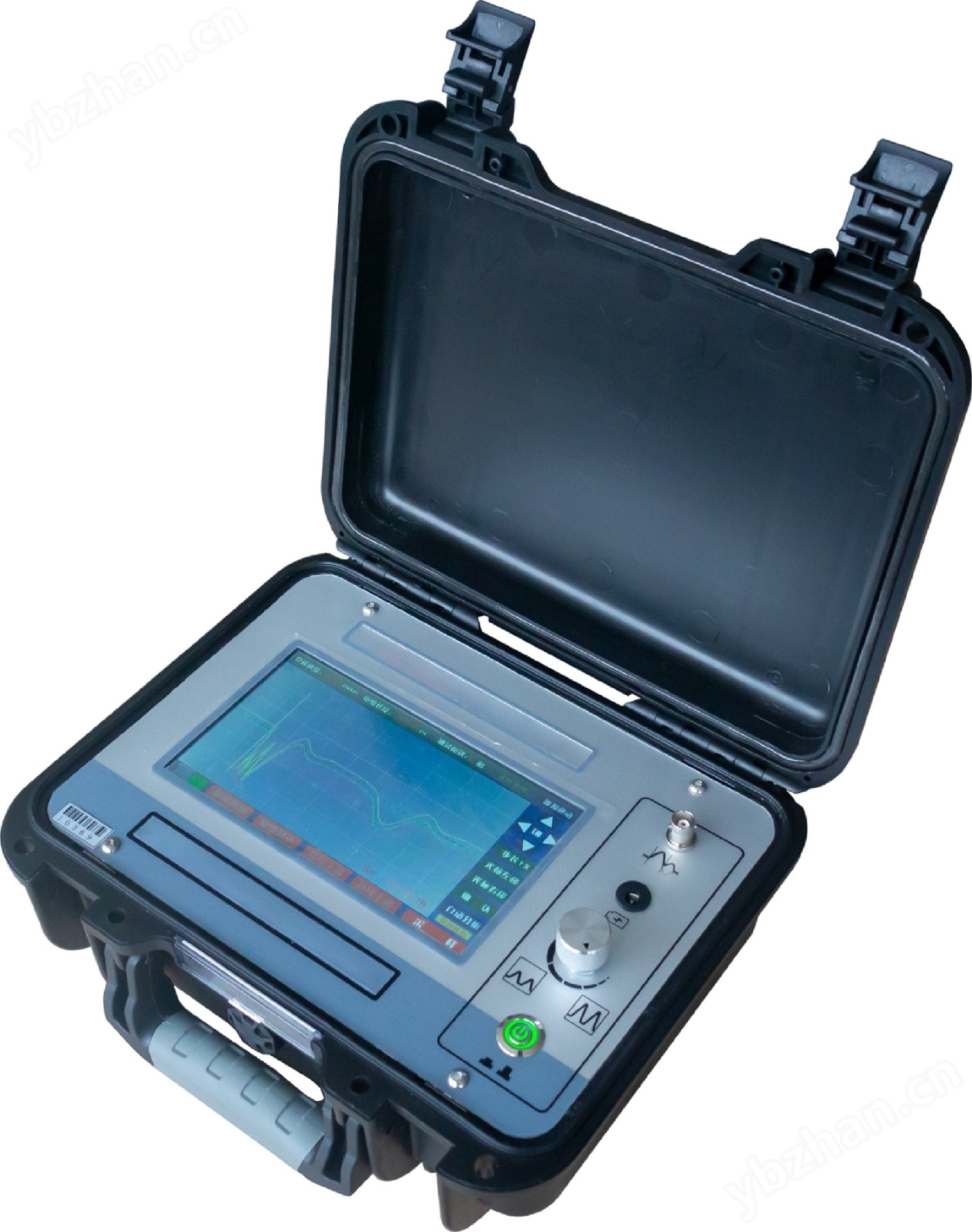

電纜長度測量儀

型號：XHGG501X

概述

1、本電纜故障測試儀實現了 ABC 三相電纜分別采樣，并把采樣波形同時顯示到屏幕上，從而可以對三相電纜的波形進行比較。該儀器具有輸出脈沖采樣速度自適應及波形自動分析功能，應用簡單。

2、本電纜故障測試儀是測量、分析電力電纜狀態與故障距離的儀器，本電纜故障測試儀采用現代電子技術和計算機技術結合，高速采樣，窄輸出脈沖，盲區小，實現信號濾波、采集、數據處理、波形顯示、波形分析來完成電纜長度測試、電纜故障距離的測試。

3、本電纜故障測試儀適用不同截面、不同介質的各種材料的電力電纜、同軸電纜、路燈電纜、地埋電線等的低阻、短路、開路斷線故障。技術參數符合

《DL∕T 849.1 電力設備用測試儀通用技術條件第 I 部分：電纜故障閃測儀》、《JJF1042 電纜故障測試儀校準規范》標準要求。

產品特點

1.工業級 7″LCD 顯示屏，計算機控制、觸摸式操作方式；

2.具備測長度、測故障距離功能；

3.全自動連續采樣，波形捕捉及時、準確；

4.具備低壓脈沖法；

5.內置電池組，使用方便；

6.采用防護機箱，不低于 IP54。

技 術指標

1.測試長度：不小于 50km；

2.測試盲區：10m；

3.采樣速度：10MHz，20MHz，50MHz，100MHz，200MHz；

4.脈沖寬度：1us，0.75us，0.5us，0.2us，0.1us；

5.脈沖幅度：400V；

6.分 辨 率：0.1m；

7.內置電源：充滿電后可以連續工作 8 小時，亦可外接交流電源工作；

8.工作條件：溫度 0℃～+45℃，相對濕度 70%，大氣壓力 750±30mmHg；

9.體 積：280L×230W×120H。

裝箱清單

序號 名稱 數量

1 電纜故障測試儀 1 臺

2 單 Q 線 1 根

3 充電器 1 根
