CGS-8智能氣敏分析系統(電阻型)

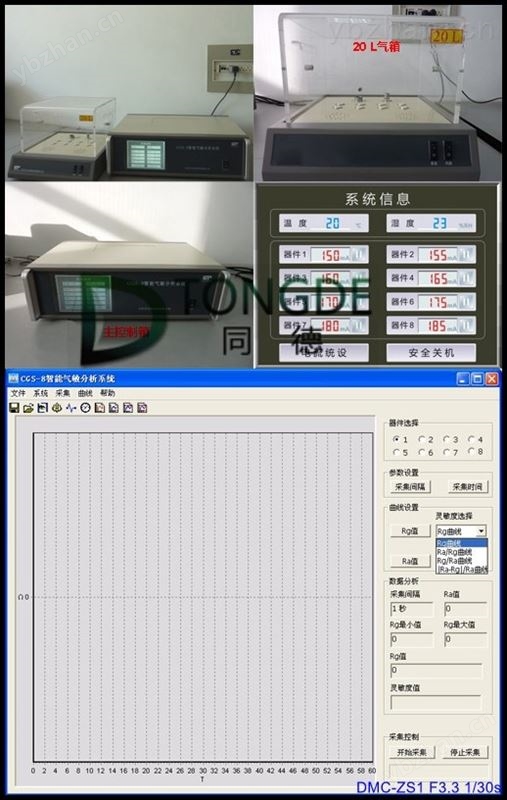

CGS-8智能氣敏分析系統[Chemical Gas Sensor-8 Inligent Gas Sensing Analysis System]由數據采集系統、加熱系統、配氣系統及測試軟件等部分構成。
CGS-8智能氣敏分析系統可測量旁熱式氣體傳感器的氣敏特性，系統通過調節加熱電流控制工作溫度，并具有各通道*獨立、電阻(Rg)測量范圍大、加熱電流調節范圍大、多種靈敏度類型可選、觸摸屏控制、溫濕度實時監控等特點，系統通過USB接口與電腦進行通訊，對數據實時地進行采集，并可以直接對傳感器靈敏度等特性進行分析。
CGS-8智能氣敏分析系統多用于對各種粉體/粒子材料進行氣敏分析。
一、產品特點：

CGS-8智能氣敏分析系統(電阻型)
01） 獨立控制各個通道加熱電流，一次性測量器件在不同溫度下的工作情況，便于尋找工作條件；
02） 測量范圍大，可測量各種電阻率范圍的氣敏材料；
03） 加熱電流范圍大，可用于各種微納氣體傳感器；
04） 防漏注氣設計，杜絕注氣過程中的泄露，提高配氣精度；
05） 氣室溫度濕度實時監控，提高實驗精確度和重復性；
06） 軟件實現電阻值、靈敏度(Ra/Rg、Rg/Ra、|Ra-Rg|/Ra)、zui大值、zui小值等氣敏特性的實時采集與現實，并支持對數坐標顯示，準確體現器件在多個數量級之間的信號變化。
二、技術指標：
01） 電源：AC 220V，zui大功率 100W
02） 測試通道數：8路，*獨立
03） 加熱電流：DC 0-400mA連續可調，精度1mA，8路單獨控制
04） 測量范圍：1Ω-500MΩ，全自動測量無需換擋
05） 采集間隔：>0.05s，連續可調
06） 采集時限：>1s，連續可調
07） 氣箱溫度、濕度監控
08） 注氣口2個，注液口1個
09） 通訊接口：USB
10） 控制方式：8寸觸摸屏
11） 配套上位機分析軟件，提供軟件
12） 主機外形大體尺寸：600mm×400mm×200mm；氣箱底座外形大體尺寸：410mm×390mm×120mm；氣箱(玻璃材質)外形大體尺寸：360mm×330mm×220 mm；氣箱容積：20L
13）靈敏度電流分析、響應恢復分析、靈敏度濃度分析、選擇性分析、穩定性分析等
三、注意事項：

CGS-8智能氣敏分析系統(電阻型)
01） 本分析系統需制作旁熱式氣體傳感器進行測試，請配套使用旁熱式傳感器配件(參看旁熱式傳感器配件說明頁)；
02） 本分析系統僅針對旁熱式氣體傳感器進行測試，勿使用直熱結構氣體傳感器；
03） 加熱電流請根據傳感器適當設置，以避免燒斷加熱絲，對于35Ω左右的Ni-Cr加熱絲，電流不宜超過250mA；
04） 測量大電阻(>100MΩ)時，需按照傳感器結構連接好4個信號電極，否則所測量的電阻值會受到加熱電流所產生電場的影響，同時請注意消除外界電場或者磁場的干擾；
05） 器件通常需要經過老化才能穩定，建議配套使用AS-20傳感器老化臺；
06） 器件制作的涂覆過程可能會影響材料的形貌和結構，本分析系統主要適用于各種粉體和粒子材料的氣敏分析。對于具有特殊形貌和結構的氣敏材料，本分析系統所涉及的器件制作過程將可能降低部分材料的氣敏性能。
