當前位置：上海歐橋電子科技發展有限公司>>射頻微波測試>>功分器>> GPS202--INSTOCK雙通道GPS/GNSS信號分離器

GPS202--INSTOCK雙通道GPS/GNSS信號分離器

參  考  價:8
具體成交價以合同協議為準
  • 型號

  • 品牌

    其他品牌

  • 廠商性質

    經銷商

  • 所在地

    上海

規格

GPS202 8元 10件可售

更新時間：2025-10-24 10:14:09瀏覽次數：182次

聯系我時，請告知來自 儀表網

何先生

經理
掃一掃，微信聯系
同類優質產品更多>
產地 進口 加工定制 否
GPS202--INSTOCK雙通道GPS/GNSS信號分離器簡介INSTOCK無源，1-2GHz，N型，直流塊+200歐姆負載2個端口，雙通道GPS&GNSS信號分離器GPS202
產品特性：功分器是否進口：是原產國/地區：美國
加工定制：否品牌：INSTOCK Wireless Components型號：GPS202
測量范圍：1-2GHz產品用途：雙向N型GPS信號分離器


GPS202--INSTOCK雙通道GPS/GNSS信號分離器

型號：GPS202

品牌：INSTOCK Wireless Components

INSTOCK無源，1-2GHz，N型，直流塊+200歐姆負載2個端口，雙通道GPS&GNSS信號分離器GPS202


自2005年以來，INSTOCK Wireless一直自豪地在新澤西州Boonton工廠設計、制造和分發射頻功率分配器組合器。盡管許多公司即使是最小的訂單也有令人*驚的交貨時間，但I(xiàn)NSTOCK Wireless保留了所有產品的庫存。所有INSTOCK功率分配器均在美國設計和制造，并提供5年保修。

所有功率分配器組合器型號都可以進行即時定制。選擇您的連接器（N型、SMA、TNC、BNC、QMA、RP-SMA）、電路（350-1000MHz、698-2700MHz、1-2GHz、2.4-6.0GHz）和外殼（RoHS、IP67戶外、微型、機架式）。其他配置選項可用。


GPS202--INSTOCK雙通道GPS/GNSS信號分離器產品概述：

GPS L1-L5、GLONASS、伽利略分路器

低插入損耗（平均0.2 dB）

口間隔離度（平均30dB）

***駐波比（平均1.10:1）

直流塊端口Max 15VDC和75mA

三合金N型母頭（插孔）50歐姆


GPS202的特點和優點

概述

GPS202是一種雙向N型GPS信號分離器，帶有兩（2）個直流塊端口，配備200歐姆內部負載。該模型非常適合在兩（2）個接收器之間分割公共GPS天線信號或GPS模擬器信號，同時阻斷來自所有GPS接收器的直流電流路徑。一個特殊功能是200歐姆的內部負載，它為不為天線供電的GPS接收器提供電流消耗，同時在所有端口保持50歐姆阻抗匹配和***射頻性能。當沒有電流消耗時（由于直流阻斷），一些GPS接收器會錯誤地檢測到天線故障。直流阻斷端口的額定電壓為15VDC；額定電流為75mA。


電氣

該單元的核心是在低損耗、高頻、電介質基板上***設計和蝕刻的威爾金森型微帶電路。電氣性能突出表現為插入損耗為0.4 dB（高于-3.01 dB功率分配），隔離為22 dB，輸入VSWR為1.25:1，輸出端口VSWR為1.15:1。通過0.2 dB幅度平衡和3度相位平衡顯示相等的功率分配和對稱性。您感興趣的頻帶中的窄帶GPS性能可能會更好。詳見雙向GPS分路器測試掃頻。直流塊和200歐姆內部負載經過特殊設計，具有射頻透明性，對性能的影響可以忽略不計。


機械

機械特性包括精密CNC、黃銅、50歐姆N型陰同軸連接器，帶有三合金鍍層，可確保抗變色性和低PIM操作。連接器引腳為鍍金磷青銅，具有可靠性和低接觸電阻。原始電氣級PTFE支撐絕緣體固定接觸引腳，實現同軸連接器配合。堅固的CNC加工鋁外殼具有清晰的化學膜表面，可確保長期運行和***的屏蔽性能。通過兩個直徑為0.125英寸（3.18毫米）的通孔提供安全安裝。符合RoHS標準的結構包括無鉛焊料和不含六價鉻的表面處理。


物理

外殼尺寸為1.98英寸寬、1.98英寸深、0.88英寸高（50.3 x 50.3 x 22.2毫米）。N型母（插孔）連接器從外殼延伸0.65英寸（16.3毫米）。工作溫度范圍為-65°C至+85°C。重量為174克。更多信息請參見雙向GPS信號分離器外形圖。


應用

GPS202是一款雙向無源N型GNSS分路器，覆蓋1000至2000 MHz的所有頻率，具有***的性能，適用于GPS L1、L2、L3、L4、L5、GLONASS和伽利略導航衛星定位系統應用，并在范圍內部署。






INSTOCK雙通道系列GPS信號分離器選型：

GPS210:GPS/GNSS信號分離器：2通道，SMA接口，1000-2000 MHz，1端口帶內部200歐姆負載的直流模塊


GPS211:GPS/GNSS信號分離器：2通道，SMA接口，1000-2000 MHz，IP67防水，1 port DC block+200歐姆負載


GPS212:GPS/GNSS信號分離器：2通道，SMA接口，1000-2000 MHz，2 port DC block+200歐姆負載


GPS230:SMA+N GPS信號分離器：2通道，SMA+N接口輸入，1000-2000 MHz，1端口帶內部200歐姆負載的直流模塊


GPS200:GPS/GNSS信號分離器：2通道，N接口，1000-2000 MHz，1端口直通，1端口帶內部200歐姆負載的直流模塊


GPS201：IP67 GPS天線分離器：2通道，N接口，1000-2000 MHz，IP67防水，1 port DC block+200歐姆負載


GPS202:GPS/GNSS信號分離器：2通道，N接口，1000-2000 MHz，2 port DC block+200歐姆負載


GPS220:GPS/GNSS TNC信號分離器：2通道，TNC接口，1000-2000 MHz，1端口直通，1端口帶內部200歐姆負載的直流模塊


GPS222:GPS/GNSS TNC信號分離器：2通道，TNC接口，1000-2000 MHz，2 port DC block+200歐姆負載


GPS221:IP67 GPS/GNSS信號分離器：2通道，TNC接口，1000-2000 MHz，IP67防水，1 port DC block+200歐姆負載


GPS250:GPS/GNSS BNC信號分離器：2通道，BNC接口，1000-2000 MHz，1 port DC block+200歐姆負載


GPSL09:GPS&GLONASS&伽利略微型分路器:2通道，SMA接口，1164-1602 MHz，2 port DC block


GPSL10:GPS&GLONASS&伽利略微型分路器:2通道，SMA接口，1164-1602 MHz，DC pass,DC block 1 port each


GPSL12:GPS&GLONASS&伽利略微型分路器:2通道，SMA接口，1164-1602 MHz，All ports pass DC


GPSL15:GPS&GLONASS&伽利略微型分路器:2通道，SMA接口，1164-1602 MHz，1 port DC block+200歐姆負載


GPSL18:GPS&GLONASS&伽利略微型分路器:2通道，SMA接口，1164-1602 MHz，2 port DC block+200歐姆負載

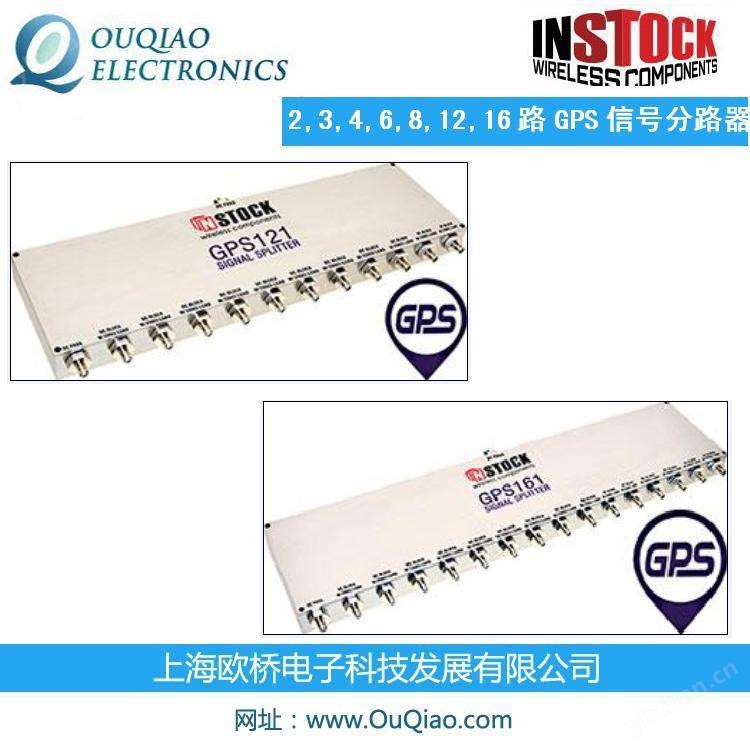

INSTOCK全系GPS天線信號分離器選型：

GPS Antenna Splitter Specifications


















Model NoN WayCoaxial
Connectors		Frequency Range
(MHz)		Insertion Loss
(above split)		Amplitude Balance
(max)		Phase Balance
(max)		***lation
(min)		Input VSWR
(max)		Output VSWR
(max)










GPS2102 WaySMA1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.25:11.15:1
GPS2112 WaySMA1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.25:11.15:1
GPS2122 WaySMA1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.25:11.15:1
GPS2302 WaySMA+N1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2002 WayN Type1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2012 WayN Type1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2022 WayN Type1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2202 WayTNC1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2222 WayTNC1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPS2212 WayTNC1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.25:11.20:1
GPS2502 WayBNC1000-20000.4 dB (above 3.01)0.2 dB3°22 dB1.20:11.20:1
GPSL092 WaySMA1164-16020.3 dB (above 3.01)0.1 dB2°18 dB1.25:11.15:1
GPSL102 WaySMA1164-16020.3 dB (above 3.01)0.1 dB2°18 dB1.25:11.15:1
GPSL122 WaySMA1164-16020.3 dB (above 3.01)0.1 dB2°18 dB1.25:11.15:1
GPSL152 WaySMA1164-16020.3 dB (above 3.01)0.1 dB2°18 dB1.25:11.15:1
GPSL182 WaySMA1164-16020.3 dB (above 3.01)0.1 dB2°18 dB1.25:11.15:1
GPS3103 WaySMA1000-20000.6 dB (above 4.77)0.2 dB3°18 dB1.30:11.25:1
GPS3113 WaySMA1000-20000.4 dB (above 4.77)0.2 dB5°22 dB1.20:11.25:1
GPS3503 WayBNC1000-20000.4 dB (above 4.77)0.2 dB5°20 dB1.20:11.25:1
GPS3123 WaySMA1000-20000.4 dB (above 4.77)0.2 dB5°22 dB1.20:11.25:1
GPS3303 WaySMA+N1000-20000.4 dB (above 4.77)0.2 dB5°20 dB1.20:11.25:1
GPS3003 WayN Type1000-20000.6 dB (above 4.77)0.2 dB3°18 dB1.30:11.25:1
GPS3013 WayN Type1000-20000.7 dB (above 4.77)0.2 dB3°18 dB1.30:11.25:1
GPS3023 WayN Type1000-20000.6 dB (above 4.77)0.2 dB3°18 dB1.30:11.25:1
GPS3203 WayTNC1000-20000.4 dB (above 4.77)0.2 dB5°20 dB1.20:11.25:1
GPS3223 WayTNC1000-20000.4 dB (above 4.77)0.2 dB5°20 dB1.20:11.25:1
GPS3213 WayTNC1000-20000.4 dB (above 4.77)0.2 dB3°22 dB1.20:11.25:1
GPS4104 WaySMA1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4114 WaySMA1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.35:11.20:1
GPS4124 WaySMA1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4304 WaySMA+N1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4004 WayN Type1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4014 WayN Type1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.35:11.20:1
GPS4024 WayN Type1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4204 WayTNC1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4224 WayTNC1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS4214 WayTNC1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.35:11.20:1
GPS4504 WayBNC1000-20000.6 dB (above 6.02)0.3 dB3°22 dB1.30:11.20:1
GPS6106 WaySMA1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6126 WaySMA1000-20001.1 dB (above 7.78)0.4 dB6°22 dB1.35:11.20:1
GPS6306 WaySMA+N1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6006 WayN Type1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6026 WayN Type1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6206 WayTNC1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6226 WayTNC1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS6506 WayBNC1000-20000.7 dB (above 7.78)0.4 dB4°20 dB1.35:11.25:1
GPS8108 WaySMA1000-20001.0 dB (above 9.03)0.5 dB5°22 dB1.45:11.20:1
GPS8128 WaySMA1000-20001.0 dB (above 9.03)0.5 dB5°22 dB1.45:11.20:1
GPS8308 WaySMA1000-20001.0 dB (above 9.03)0.5 dB5°22 dB1.45:11.20:1
GPS8008 WayN Type1000-20001.0 dB (above 9.03)0.4 dB4°22 dB1.45:11.20:1
GPS8028 WayN Type1000-20001.0 dB (above 9.03)0.4 dB4°22 dB1.45:11.20:1
GPS8208 WayTNC1000-20001.0 dB (above 9.03)0.5 dB5°22 dB1.45:11.20:1
GPS8228 WayTNC1000-20001.0 dB (above 9.03)0.5 dB5°22 dB1.45:11.20:1
GPS8508 WayBNC1000-20001.0 dB (above 9.03)0.4 dB4°22 dB1.45:11.20:1
GPS12112 WaySMA1000-20001.5 dB (above 10.79)0.5 dB8°18 dB1.45:11.25:1
GPS12412 WaySMA1000-20001.5 dB (above 10.79)0.5 dB8°18 dB1.45:11.25:1
GPS12012 WayN Type1000-20001.5 dB (above 10.79)0.5 dB8°18 dB1.45:11.25:1
GPS12312 WayN Type1000-20001.5 dB (above 10.79)0.5 dB8°18 dB1.45:11.25:1
GPS12212 WayTNC1000-20001.5 dB (above 10.79)0.5 dB8°18 dB1.45:11.25:1
GPS16116 WaySMA1000-20001.4 dB (above 12.04)0.6 dB8°22 dB1.50:11.20:1
GPS16416 WaySMA1000-20001.4 dB (above 12.04)0.6 dB8°22 dB1.50:11.20:1
GPS16016 WayN Type1000-20001.4 dB (above 12.04)0.6 dB8°22 dB1.50:11.20:1
GPS16316 WayN Type1000-20001.4 dB (above 12.04)0.6 dB8°22 dB1.50:11.20:1
GPS16216 WayTNC1000-20001.4 dB (above 12.04)0.6 dB8°22 dB1.50:11.20:1
