名稱

型號

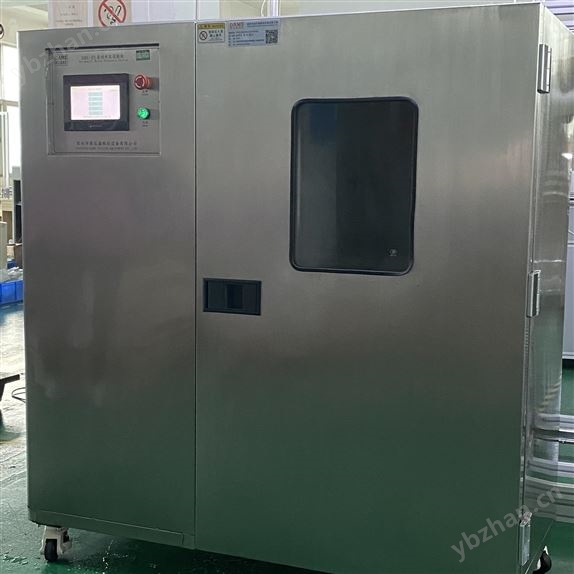

IPX9K加 壓 防 水 試 驗 裝置

DMS-IPX9K

2. 試樣說明

試驗臺轉速：（5±1）r/min；

樣品最大尺寸：1500mm×500mm×300mm

電源接口：帶220V和380V，10A交流電接口至少各一個，方便試樣供電；

通電：配置1路導電滑環，滿足樣品供電需求（AC220V，10A），控制器可以控制通斷；

防護措施：需要有防護措施，防止水濺出引起危險

3. 性能

3.1. 測試環境條件

環境溫度為+25℃、相對濕度≤85%、

3.2. 試驗方法

水壓100 bar，水溫度80oC±5℃的防護，以30度的角度遞進（四個高壓噴嘴：0，30，60和90度），在每個角度持續30秒，共120秒（2分鐘）。

3.3. 溫度范圍

★試驗水溫：高溫：80±5 ℃；低溫：15±10℃；（通過通訊方式控制和讀取水壓機溫度）

3.4. 噴嘴

φ1.8mm（異型噴頭）規格：依GB/T 4208-2017 圖7、圖8、圖9，滿足各標準要求；

扇形噴嘴：流量調整在(15土1)L/min內,實現0.9N~1.2N的沖擊力分布，自帶校準裝置，校準裝置符合GB/T 4208-2017 圖10、圖11要求

3.5. 噴嘴數

4個，90度平面內間隔30度安裝，距中心100mm～150mm，可調節

3.6. 水壓

8000～10000kpa顯示（100bar）（通過通訊方式讀取和控制水壓機壓力）

3.7. 流量

14～16L/min可調

3.8. 轉臺速度調節

可調（1～6r/min）

3.9. 滿足試驗標準

GB4208-2017

4. 結構特征

4.1. 圍護結構

可收縮

4.2. 轉臺

樣品轉動臺：承重:50kg

移動腳輪：4個

無明顯搖晃；

4.3. 控制面板

溫度、流量、時間通過觸摸屏顯示
