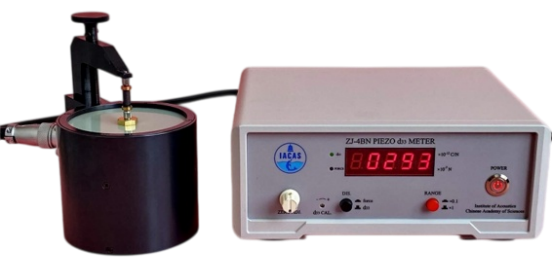

ZJ-4A/BN+JH30型精密 D33 測試儀+復合壓電極化

關鍵詞：壓電,陶瓷材料,高分子,d33/d15，PVDF，薄膜拉伸

ZJ-4A/BN+PZT-JH30型精密 D33 測試儀+復合壓電極化是專用于測量壓電材料壓電應變常數 d33 的專用儀器，內置AI芯片直接獲得材料的壓電系數（單位 pC/N），是壓電材料研究、生產與質量控制中的核心檢測設備。其測量原理基于壓電材料的正壓電效應，采用準靜態測量法（又稱 Berlincourt 法）：儀器對試樣施加一個頻率遠低于其諧振頻率的低頻交變力，使試樣表面產生同頻率的交變電荷，通過高阻抗電荷放大器采集微弱電荷信號，測試結果具有良好的一致性和可溯源性。目前可以應用是壓電傳感器、超聲換能器、壓電驅動器、壓電能量收集裝置等器件研發與質量保證的重要保障工具。對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

二、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試

三、產品主要功能：

﹡測量壓電材料的d33常數

﹡測量具有大壓電常數的壓電陶瓷

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

四、主要技術參數：

d33測量范圍：

×1擋：10到2000pC/N，20 至6000pC/N，可以升級到10000PC/N.
×0.1擋： 1到200pC/N，2 至400pC/N。

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

D31塊體夾具，D15塊體夾具，D15圓管夾具，D31塊體夾具，薄膜拉伸夾具（新增功能）,共面電極功能（新增）

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：×1擋：1 pC/N；×0.1擋：0.1 pC/N。

國際頻率:110HZ

壓力：0-0.25N
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。

增選配套：

極化電壓：0-30KV

極化方式：空氣電暈+硅油+接觸極化

極化樣品：陶瓷+薄膜+粉末

探頭：圓形多針或是單針，圓頭

重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。
