在中高壓電力系統中，饋線、配電變壓器、電容器、電動機等電氣設備間隔的保護與測控直接關系到系統運行安全。iRelay 60-E綜合保護測控裝置適用于中高壓電力系統的各類電氣設備（間隔，如簡單饋出線、配電變壓器等）的保護和測控，具有豐富齊全的保護功能，可滿足工業變電站、發電廠廠用電、建筑配電等場景的應用需求。

一、行業應用場景

iRelay 60-E綜合保護測控裝置可廣泛部署于以下場景：

工業變電站（發電廠）綜合自動化系統：為饋線、母線分段、配電變壓器提供保護測控；

工業企業供配電自動化系統：實現電動機保護、電容器保護與后備保護；

發電廠廠用電氣監控管理系統：通過通信接口接入站控層，實現遙控、遙測、遙信；

建筑及工業智能用電管理系統：應用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站及環網柜。

二、產品功能與特點

高端配置：采用高性能嵌入式單片機（集成DSP指令），總線不出芯片的設計方案；大容量高速非易失存儲芯片，中文界面。

保護功能齊全：電流保護（大電流閉鎖保護、相電流充電保護、相電流加速保護、速斷保護、限時速斷保護、過流保護、過負荷保護、反時限過流保護、零序過流保護、零序反時限保護、負序過流保護、負序反時限保護、IX過流/反時限保護）、電壓/功率/頻率保護（過電壓、低電壓、絕緣監視、VX過壓、VX低壓、高周、低周、功率保護）、電動機保護（運行狀態判斷、啟動時間過長保護、過熱保護、堵轉保護）、重合閘功能、開關量保護等。

記錄與監視：具有256條大容量分類事件記錄（時間分辨率1ms）；保護啟動、動作或返回后根據配置觸發故障錄波，兼容COMTRADE格式錄波文件輸出，錄波總長度50個周波，保留最近8次故障錄波波形，掉電可保持10年以上；具備TV斷線監視、TA異常監視、控制回路監視、同期檢測功能。

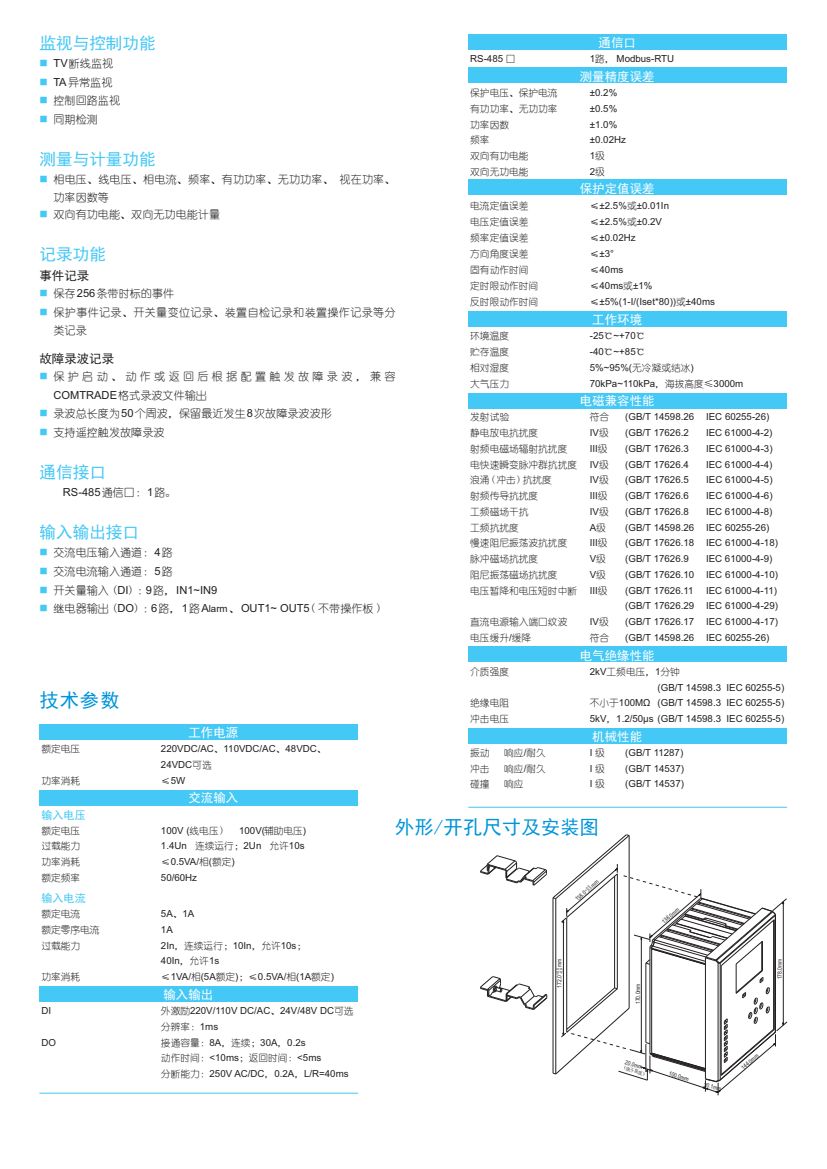

三、接口與參數

裝置配置4路交流電壓輸入、5路交流電流輸入、9路開關量輸入、6路繼電器輸出；1路RS-485通信口，支持Modbus-RTU協議；工作電源支持220VDC/AC、110VDC/AC、48VDC、24VDC可選；保護電壓、保護電流測量精度±0.2%，有功功率、無功功率±0.5%；全封閉金屬機箱，防塵并具有很強的抗靜電、抗電磁干擾和抗機械振動能力。

常見問題

問題1：iRelay 60-E綜合保護測控裝置適用于哪些場合？

答：適用于中高壓電力系統的各類電氣設備間隔，如簡單饋出線、配電變壓器、電容器、電動機等，用于保護與測控。

問題2：裝置支持哪些電動機保護功能？

答：支持電動機運行狀態判斷、啟動時間過長保護、過熱保護、堵轉保護等。

問題3：裝置有哪些記錄功能？

答：具備256條大容量分類事件記錄（1ms分辨率）和8次故障錄波記錄，支持COMTRADE格式輸出，掉電可保持10年以上。

問題4：裝置如何接入自動化系統？

答：標配1路RS-485通信口，支持Modbus-RTU協議，可接入變電站綜合自動化系統。

問題5：裝置的測量精度如何？

答：保護電壓、保護電流測量精度±0.2%，有功功率、無功功率±0.5%，可滿足工程測量要求。
