C001 微機控制應力應變?nèi)S儀ZYXL-系列

測定土的抗剪強度一種方法，它通常用3-4個圓柱形試樣，分別在不同的恒定周圍壓力（即小主應力σ3）施加壓力，（即產生應力差（σ1-σ3））進行剪切直至破壞，然后根據摩爾庫倫理論求得抗剪強度參數、三軸蠕變、三軸滲透、側壓力系數、無側限壓縮強度試驗、應變控制加荷固結試驗。
測定土的細粒土和砂類土等總抗剪強度參數和有效抗剪強度參數，根據排水條件不同分為不固結不排水剪（UU）、固結不排水剪（CU或UU）、固結排水剪（CD）等3種試驗（孔隙水壓力消散試驗）、（一個試樣多級加載三軸壓縮）。
壓力室分為內置或外置傳感器選配（內置傳感器減少摩阻力不受圍壓影響）
選配功能：1、機床系數，剪切過程中自動控制周圍壓力，也可求得初始切線模量和應變范圍內的任意段的割線模量。2、剪切模量，在試驗剪切過程中始終保持（σ1+2σ3）/3為常量。3、彈性模量，自動控制軸向反復加荷、卸荷、控制誤差±1KPa，采用實時循環控制技術，自動修正有壓力機加壓、卸壓轉換過程中的軸向變形誤差。4、可也用做流量滲透試驗等多種特殊試驗。
不固結不排水（UU）試驗是在施加周圍壓力和增加軸向壓力直至破壞過程中均不允許試樣排水。
固結不排水（CU或UU）是使試樣先在某一周圍壓力作用下排水固結，然后在保持不排水的情況下，增加軸向壓力直至破壞。
固結排水（CD）是使試樣在某一周圍壓力作用下排水固結，然后在允許試樣充分排水情況下增加軸向壓力直至破壞。
圓柱試樣在周圍壓力作用或在K0條件下受軸向壓力作用產生孔隙水壓力消散系數，消散百分?jǐn)?shù)及孔隙壓力系數（適用飽和度大于85%原狀粘質土及含水率大于.優含水率擊實粘質土）。
應力應變?nèi)S儀重要組成：控制器、軟件、傳感器、圍壓力系統、反壓力系統、孔隙壓力系統和主機附件。
技術參數
1、軸向極限荷載：10kN、20kN、30kN、60kN、100kN（選配）力傳感器計算機控制顯示
2、軸向變形：0-20mm±0.01mm位移傳感器計算機控制顯示
3、應變速度：0.001～4.5mm/min無級調速任調設
4、應力速率：10N～30KN/S任意調設
5、恒定力根據所需設定；可設定應變停機。
6、周圍壓力：0～2MPa±0.1kPa 液晶顯示計算機控制
7、反壓、孔隙壓力、飽和壓力：0-2MPa±0.1kPa 液晶顯示計算機控制
8、固結排水剪切排水（體變）精度0.1ml液晶顯示計算機控制
9、壓力室：￠61.8  ￠39.1  ￠101選配
10、升降行程：0-60mm

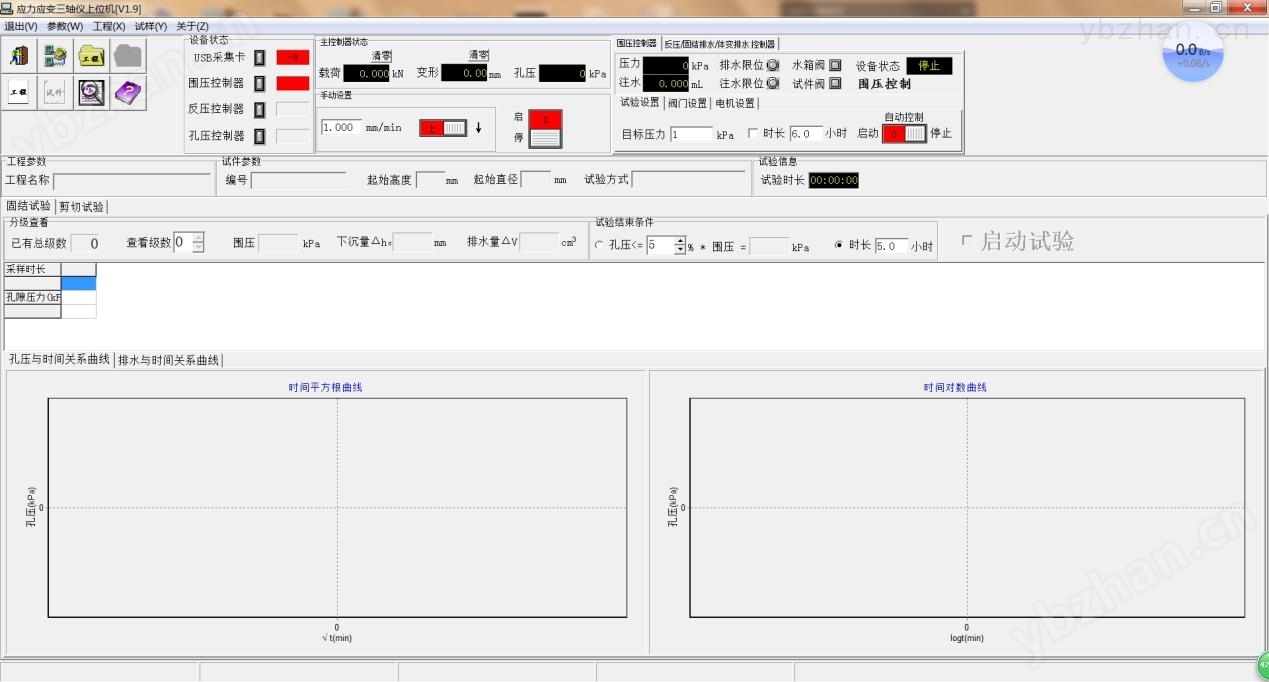

11、Windows采集處理軟件，支持網絡，兼容現有計算機系統，使用方便，..升級，整機不需另外增加數據采集系統，電腦全自動控制，軟件采集、數據處理，可導出數據和圖形。
12、液晶顯示，鍵盤輸入，顯示軸壓力、軸變形、圍壓力、反壓、孔壓、體積變化、速度、實時時鐘日歷顯示等
13、三軸主機采用鋼架結構，采用**電機全范圍無級調速，并有上下軸向保護，自動停機。
14、特點：圍壓反壓控制采用“精密數字活塞”組成液壓系統，不僅可以施加圍壓、反壓，還可以測量體變和排水，分辨率1mm3（立方毫米）的變化，即使施加反壓，也無需要量管和體變管，無需排水和體變傳感器，無需人工讀記操作，管路采用快速接頭，容器自動注水，排水裝置方便操作，可按要求產生恒壓等速率，循環壓力及體積變化，隨時間線性變化等多種輸出。

自動采集應變控制式三軸剪切滲透試驗儀TS2
 適應于砂類土和含少量礫石的無凝聚性土。（恒流量滲透方式）也適用于黏性細粒土。（恒壓水位高差控制滲透方式）試驗用水應采用實際作用于土的天然水。如有困難建議使用純水或蒸餾水，壓力室裝土樣后必須真空抽氣脫氣。
對圓柱形土樣進行UU、CU、CD試驗，不等向固結、等向固結、反壓力水飽和、滲透試驗、儀器采用各部單片機控制采樣，各功能能夠獨立工作而且能夠與計算專用軟件進行數據采集處理。三軸剪切力值.大.小數據過程及剪切變形.大.小數據與剪切力值，數據對比曲線及水位壓力差、數據值.大.小、數據實時顯示、繪制曲線 、保存數據、導出功能。
主要技術指標：
1、三軸剪切荷載：0-30KN，也可根據需求選配，精度0-0.2%，實時與計算機采集顯示記錄、繪制圖形；
2、控制方式：等應變制控式：0.0024-4.5mm/min±10%；
3、試樣尺寸：Φ39.1*80mm、Φ61.8*120mm；
4、圍壓：0-2Mpa，精度0.25Kpa、實時液晶顯示，任調設恒定壓力；
5、水壓力：0-1Mpa，精度0.25Kpa、實時液晶顯示，任調設恒定水壓力及水位高變壓力差；
6、孔隙壓力（水位壓差）：0-1Mpa，實時液晶顯示，也可與采集計算機自動采集空隙壓力及水位差時間變化；
7、剪切變形：0-30mm，精度0.01mm，與計算機實時采集記錄顯示繪制圖形；
8、試樣體積變化測量：0-8000L，精度0.1%；
9、附件：壓力室Φ39.1mm、Φ61.8mm，承模桶Φ39.1mm、Φ61.8mm，飽和模Φ39.1mm、Φ61.8mm，擊實制器：Φ39.1mm、Φ61.8mm，對開模：Φ39.1mm、Φ61.8mm注水式及不注水板：Φ39.1mm、Φ61.8mm，乳膠膜：Φ39.1mm、Φ61.8mm。
