磁控濺射鍍膜

Magneto Sputter Deposition

磁控濺射是物理氣相沉積技術 (Physical Vapor Deposition, PVD) 的一種。一般用于制備金屬、半導體、絕緣體等薄膜材料，具有設備簡單、易于控制、效率高，面積大等優點。磁控濺射原理：通過在靶陰極表面引入磁場，利用磁場對帶電粒子的約束來誘導Ar離子轟擊材料表面，濺射出材料以沉積。

磁控濺射原理

磁控濺射鍍膜的關鍵在于靶槍的設計和氣路的設計，矽碁采用優化的靶槍設計和氣路控制設計，將系統調配到磁控濺射適合的工藝窗口。

靶槍設計特點

根據客戶不同的真空度要求，我們可定制真空系統，其中包括高真空版本（5 × 10^-7 Torr），近超高真空版本（5 × 10^-9 Torr），以及超高真空版本（5 × 10^-10 Torr），以滿足不同應用領域和薄膜質量的需求。對于基底材料的特殊要求，我們可提供不同功能的樣品臺，可實現加熱或者冷卻。

加熱型樣品臺

冷卻型樣品臺

樣品臺偏壓

應用領域：

● 金屬薄膜制備

● 半導體薄膜制備

● 氧化物、氮化物、多元氧化物薄膜制備

● 太陽能電池

● 超導材料

● 光學薄膜

● 磁性薄膜

● 超硬薄膜

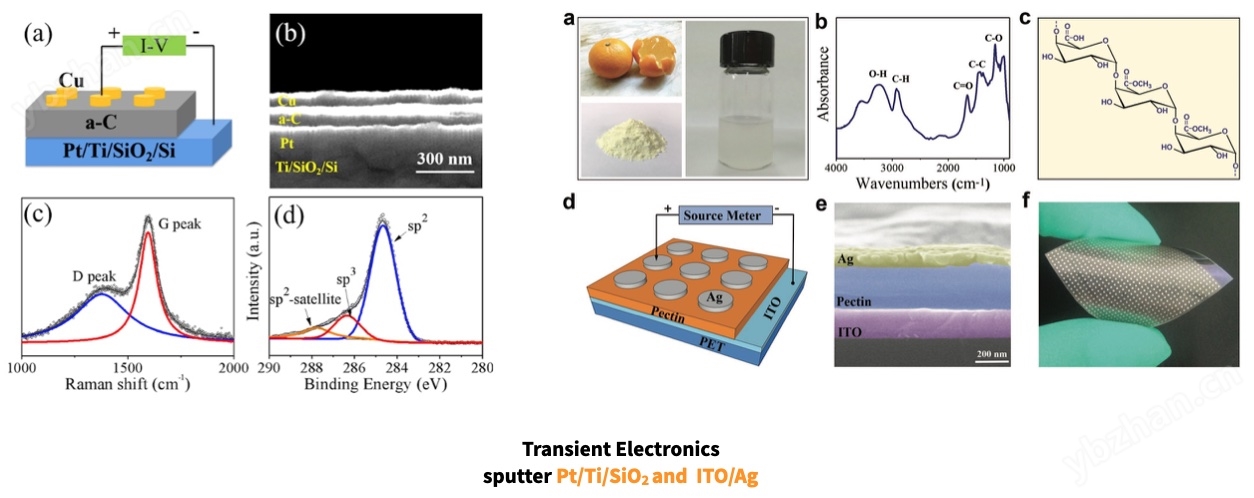

應用展示：

配置選型：

配置特點：

● 腔體尺寸：根據靶槍數量和襯底尺寸確定

● 極限真空優于 5 × 10^-7 Torr，5 × 10^-9 Torr （near UHV），5 × 10^-10 Torr （UHV）

● 單基片設計，尺寸可定制，常規尺寸 8 寸并向下兼容

● 基片可加熱：Max. 300℃/500℃/800℃

● 最多可拓展 8 支磁控濺射靶槍，可共濺射

● 靶槍角度可調，濺鍍距離可調，可選配強磁靶

● 可選配多路氣路，支持反應濺射

● 防交叉污染隔板設計

● 可配備離子束輔助沉積

● 可配備樣品射頻清洗/刻蝕功能

● 可配備快速進樣室

● 可配備自動壓力控制系統

● 全自動操作系統

● 薄膜均勻度小于 ±3%
