一、工作原理：

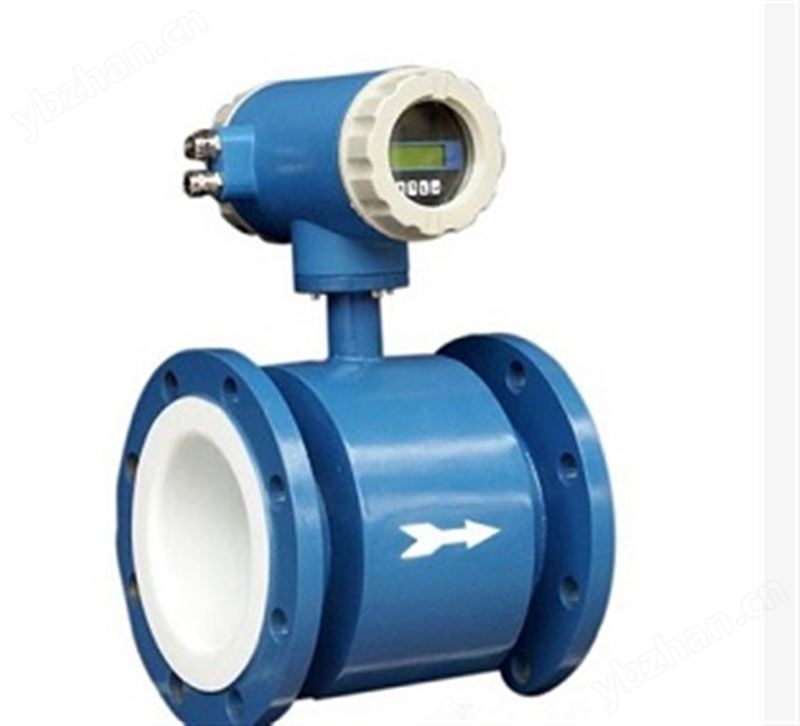

智能電磁礦井水流量表由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二、主要特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

三、主要技術參數

公稱通徑系列　DN（mm）
管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%
精確等級：0.5級、1.0級（管道式）
被測介質溫度：普通橡膠襯里：-20～＋60℃
高溫橡膠襯里：-20～＋90℃
聚四氟乙烯襯里：-30～＋100℃
高溫型四氟襯里：-30～＋180℃。
額定工作壓力：管道式：DN6～DN80≤1.6Mpa，DN100～DN250≤1.0Mpa，DN300～DN1200≤0.6Mpa.
流量測量范圍：流量測量范圍對應流速范圍是0.1～15m/s
電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在　200～800μs/cm范圍內，均可選用電磁流量計來測量其流量。
電流輸出：0～10mA時，負載電阻為　0～1.5kΩ；4～20mA時，負載電阻為　0～750kΩ
數字頻率輸出：輸出頻率上限可在　1～5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極電流為　250mA.
供電電源：85～265V，45～63Hz.
直管段長度：管道式：上游≥5DN，下游≥2DN.
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。
防爆標志：mdIIBT4.
環境溫度：-25～60℃
相對濕度：5%～95%
消耗總功率：小于　20瓦。

四、礦井水流量表型譜：

六、產品選型：
1、根據一體型和分離型電磁流量計的特點，選擇合適的類型。一體型電磁流量計安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型電磁流量計，精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。
2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。
3、根據被測介質的腐蝕性選擇電極材料。

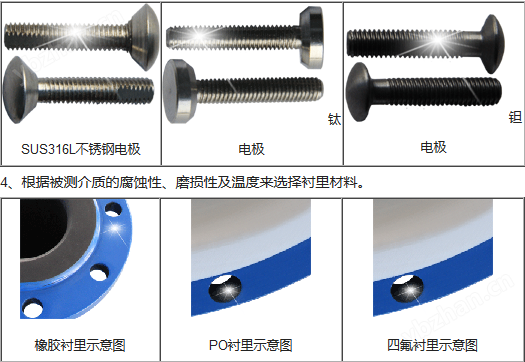

電極選擇：

5、電磁流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)x表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。

6、根據連接儀表管道的絕緣性選擇接地。
7、根據被測介質的壓力選擇電磁流量計的公稱壓力。對于介質壓力為10MPa、16MPa、25MPa、32MPa幾個等級的流量測量，應選用高壓型電磁流量計。其口徑為100mm。

七、礦井水流量表安裝說明及圖示：
