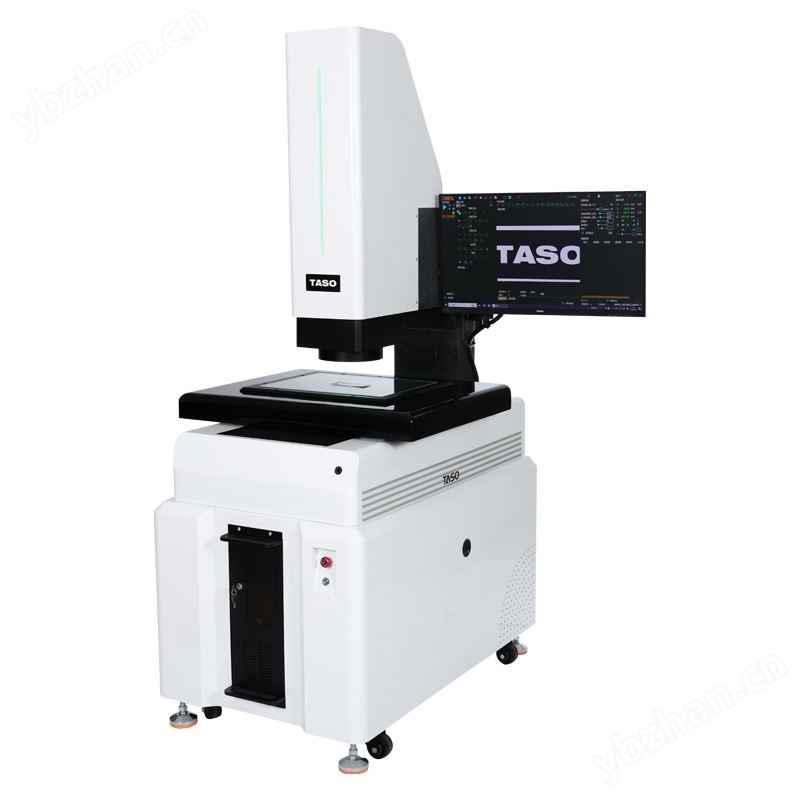

一鍵閃測儀 大視野拼接測量儀 自動影像儀TSE-432FS
大拼接閃測儀廣泛應用于航空航天、汽車電子、半導體、鐘表、手機零部件等眾多行業。在航空航天領域，可用于測量飛機結構件等大尺寸高精度零部件；在汽車電子行業，能對汽車覆蓋件、發動機零部件等進行快速測量；在半導體行業，可測量晶圓、芯片等；在鐘表和手機零部件制造中，也能滿足其對微小零件的高精度測量需求。
一鍵閃測儀 大視野拼接測量儀 自動影像儀TSE-432FS
大拼接閃測儀廣泛應用于航空航天、汽車電子、半導體、鐘表、手機零部件等眾多行業。在航空航天領域，可用于測量飛機結構件等大尺寸高精度零部件；在汽車電子行業，能對汽車覆蓋件、發動機零部件等進行快速測量；在半導體行業，可測量晶圓、芯片等；在鐘表和手機零部件制造中，也能滿足其對微小零件的高精度測量需求。
一鍵閃測儀 大視野拼接測量儀 自動影像儀TSE-432FS
序號 Number | 名稱 Name | 規格 Specifications | |
1) | 移動行程(X/Y/Z) reschedule(X/Y/Z) | 300mm * 200mm * 200mm | |
2) | 外形尺寸（長/寬/高） External Siz （length/width/height) | 1100mm * 790mm * 1950mm | |
3) | 設備重量 equipment weight | 380kg | |
4) | 工作臺承重 The workbench can bear weight | ＜30kg | |
5) | 最小顯示分辨率 minimum display resolution | 0.0001mm | |
6) | 相機 Camera | 廣視野/高精度：2000萬像素CMOS數字相機 Wide field of vision/high precision:20 million pixel CMOS digital camera | |
7) | 鏡頭 Lens | 遠心鏡頭 telecentric lens | 高分辨率雙倍率雙遠心鏡頭 High resolution double magnification double telecentric lens |
8) | 倍率/ 景深 Magnification/ depth of field | 廣視野：0.16X / 6mm 高精度：0.64X / 0.5mm Wide field of vision:0.16X / 6mm high precision:0.64X / 0.5mm | |
9) | 視野 visual field | 廣視野：82mm*55mm 高精度：21mm*14mm Wide field of vision:82mm*55mm highprecision:21mm*14mm | |
10) | 測量視野 Take a view of the field | 廣視野：380mm*25mm 高精度：300mm*200mm Wide field of vision:380mm*250mmHigh precision:300mm*200mm | |
11) | 測量精度 certainty of measurement | 廣視野 broad perspective | 移動測量（拼接測量）精度≤±(3.5+L/150)μm 重復精度≤±1.5μm The accuracy of mobile measurement (splicing measurement) ≤±(3.5+L/150) μm, and the repeatability accuracy≤ ±1.5μm 固定視野測量（無拼接）精度≤±3μm 重復精度≤±1μm Fixed field of view measurement (no splicing) accuracy≤±3μm and repeatability accuracy≤ ±1μm (*注：以測量標準器為被測產品,在使用環境下進行測量) (Note: the measuring standard is the product to be measured and measured in the use environment) |
12) | 高精度 high-accuracy | 移動測量（拼接測量）精度≤±(2.0+L/150)μm重復精度≤±1.5μm The accuracy of mobile measurement (splicing measurement) ≤ ±(2.0+L/150)μm, and the repeatability accuracy≤±1.5μm 固定視野測量（無拼接）精度≤±1.2μm 重復精度≤±1.0μm The fixed field of view measurement (no splicing) accuracy ≤±1.2μm and the repeat accuracy ≤ ±1.0μm (*注：以測量標準器為被測產品,在使用環境下進行測量) (Note: the measuring standard is the product to be measured and measured in the use environment) | |
13) | 光源 light source | 輪廓光 rim lighting | 同軸遠心光源 coaxial telecentric light source |
14) | 升降光 elevator light | 組合式環光 ring light with modular design | |
14） | 玻璃 glass | 高精度光學玻璃：428mm*328mm high-precision optical glass:428mm*328mm |
15） | 光柵尺 Scale | 進口雷尼紹高精度貼片光柵尺,分辨率0.1μm Imported Renishaw high-precision patch grating scale resolution0.1μm |
16） | 導軌 Guide | 日本THK或中國臺灣上銀高精度P級導軌 Japanese THK or Taiwanese HIWIN high precision P-grade rails |
17） | 電機 Motor | 進口交流伺服電機：200W Imported AC servo motor：200W |
18） | 機臺底座、Z軸立柱 machine base, Z-axis column | 高精度濟南青大理石 00 級 High-precision Jinan green marble Grade 00 |
19） | 軟件 Software | 智能拼接儀測量軟件：TASO-8.0S（可對接MS系統） Smart stitching instrument measurement software:TASO-8.0S (can integrate with MS system) |
20） | 加密鎖 encryption lock | TASO軟件專用 TASO software-specific |
21） | 傳動方式 driving mode | X、Y、Z 軸均采用TBI研磨絲桿 The X, Y, and Z axes all use TBI ground lead screws. |
22） | 測量方式 Measurement method | Z軸鏡頭移動，工作臺XY軸移動測量 （4軸自動） The Z-axis lens moves, while the worktable moves along the XY axes for measurement (automatic 4-axis operation). |
23） | 操作方式 Operating method | 電腦編程、4軸均為可編程、程序自動控制； computer programming, program automation control |
24） | 電源 power source | AC 220±5V、50Hz |
25） | 工作環境 Environment | 溫度 20±3 ℃，且溫度變化不大于 1°C/h。 The temperature is 20±3 ℃, and the temperature change does not exceed 1°C per hour. （注：設備和測量標準器在室內溫度平衡時間＞12h） Note: Equipment and measurement standards should have an indoor temperature stabilization time greater than 12 hours) 濕度35%-75%，振動＜0.002g Humidity 35%-75%, vibration less than 0.002g |
26） | 電腦 Computer | 品牌電腦：CPU/I7代，內存/32G，固態硬盤/500，獨立顯卡/4G Brand computer: CPU/I7th generation, memory/32GB, solid-state drive/500 dedicated graphics card/4GB |
27） | 設備桌子/電腦桌 Desk | 定制電腦桌 custom computer desk |
28） | 專用操控桿（選配） Joystick(choosable) | X/Y/Z軸控制遙控手柄 X/Y/Z axes control the remote control |
04配置清單 Configuration List
序號 Sequence number | 名稱 name | 數量 quantity | 備注 note |
1 | 拼接閃測儀 Stitching Flash Measuring Instrument | 1臺 one unit | 標配 standard configuration |
2 | 電腦 computer | 1臺 one unit | 標配 standard configuration |
3 | 27寸高清顯示器 27 inch HD monitor | 1臺 one unit | 標配. standard configuration |
4 | 鼠標/鍵盤 mouse/keyboard | 1套 One set | 標配 standard configuration |
5 | 測量軟件 Software | 1個 one | 標配 standard configuration |
6 | 加密鎖 encryption lock | 1個 one | 標配 standard configuration |
7 | 工具箱 toolbox | 1個 one | 標配 standard configuration |
8 | 產品說明書 product manual | 1個 one | 標配 standard configuration |
9 | 產品合格證、保修卡 product qualification certificate, warranty card | 1個 one | 標配 standard configuration |
10 | 塊規 block gauge | 1個 One | 標配 standard configuration |
11 | 插排 power strip | 1個 one | 標配 standard configuration |
12 | 無線網卡 wireless network card | 1個 one | 標配 standard configuration |
13 | 高精度校正片 high-precision calibration plate | 1個 one | 標配 standard configuration |
14 | 高清玻璃貼膜 high-definition glass film | 3張 Three pieces | 標配 standard configuration |
