標準噴嘴
一、概述
標準噴嘴具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高、壓力損失小等特點可用于貿易結算。標準噴嘴按國標GB/T2624-2006進行設計制造,按國標JJG640-94進行檢定,無需實流標定。
二、測量原理
噴嘴的測量原理是依據流體力學的節流原理,充滿管道
的流體,當它們流經管道內的噴嘴時,流速將在噴嘴形成局
部收縮,從而使流速加快,靜壓力降低,于是在噴嘴前后便
產生了壓力降或叫壓差,介質流動的流量愈大,在噴嘴前后產
生的壓差也就愈大,所以可通過測量壓差來測量流體流量的大小。
由于噴嘴采用圓弧形輪廓結構因而它壓損較小,所需直管段短,精度高。
三、特點
1. 結構簡單,安裝方便。
2. 噴嘴比孔板的壓力損失小,要求直管段長度也短。
3. 無需實流校驗,性能穩定。
4. 可耐高溫高壓、耐沖擊。
5. 耐腐蝕性能比孔板好,壽命長。
6. 精度高、重復性好、流出系數穩定。
7. 圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
8. 整體鍛造加工技術,造價較高。
四、主要技術參數
1. 公稱直徑:
2. 公稱壓力:PN≤32Mpa
3. 工作溫度:
4. 雷諾數范圍:0.30≤β≤0.44時,70000≤ReD≤107
0.44≤β≤0.8時,20000≤ReD≤107
5. 直徑比:0.30≤β≤0.80
6. 精度:0.5級、1.0級、1.5級、2.0級
7. 參照標準:GB/T2624-2006、JJG640-94
8. 連接方式:法蘭連接、焊接
五、結構形式

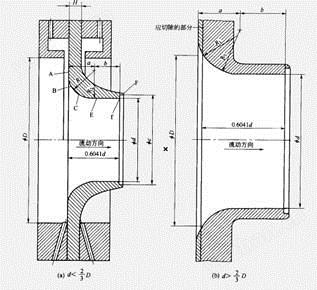

標準噴嘴入口根據圓弧形輪廓結構不同分為ISA標準噴嘴和長徑噴嘴。結構如下表:
| 標準噴嘴 | ||
|
|
| |
| 長徑噴嘴 | ||
|
|
| |
| 安裝形式 | ||
|
|
| |
| 一體化安裝 | 法蘭連接 | |
