產品簡介

注水一體化集成裝置（智能注水撬）是專為油田注水控制而設計的，該裝置將傳統注水站內的水箱、喂水泵、 注水泵、水處理裝置、流量計等生產設備一體化集成,組合成橇,并配套智能控制系統,具有緩沖 ,過濾、加壓、計量、水量自動調節等功能,可實現遠程控制,無人值守,滿足數字化管理要求,可替代小型注水站,應用于油田超前注水,邊遠小區塊開發,高壓欠注井增注,采出水回注等。

產品構成

該裝置主要由撬座、管線閥門、增壓喂水泵、水處理裝置、注水泵、配水閥組、水箱、數字化控制系統等組成。

本裝置為適應數字化油田需要，配置有標準RS485、RJ45接口，無線數傳電臺和GPRS無線通信技術應用于控制系統，通信更靈活可靠。

(注水一體化集成裝置三維圖)

產品流程圖

水源來水經喂水泵喂水、精細過濾水處理后,通過注水泵升壓,經計量和調節后,達標的注入水輸送至站外注水管網,進行注配。

(注水一體化集成裝置流程示意圖)

功能特點

1.撬裝化結構，可重復調運使用，建設周期短，占地面積少。

2.功能集成，集供/注水、配電、變頻控制、智能恒壓、遠程監控通訊等功能于一體。

3.集成了清水處理功能，保證了注水水質的要求。

4.水箱系統使水源更加穩定、連續。

5.具有檢修及故障流程，檢修部分設備時無需停機操作。

6.管理數字化、操作智能化，可實現一鍵式遠程控制和監控。

產品參數

注水一體化集成裝置工作介質為清水，主要參數詳見參數表。

（備注：可根據現場實際需求定制產品）

現場應用

(延長現場應用)

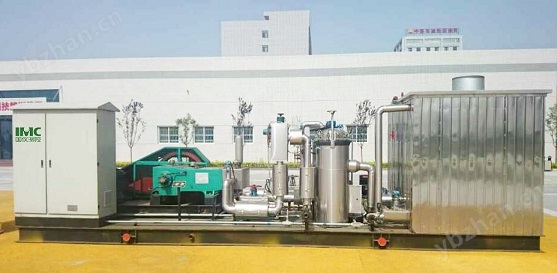

(長慶現場應用)

應用效果

國儀測控生產的注水一體化集成裝置在油田注水項目現場的推廣應用，可平均縮短建設周期50%，節約占地面積60%以上，降低工程投資30%以上，實現油田智能標準化建設的目的。
