Q6S41F氣動雙控式快速切斷球閥簡介：

本實用新型屬于燃?xì)廨斉湓O(shè)備技術領域，尤其涉及一種雙控式快速切斷閥。安裝在液氨、氨氣、液化石油氣(燃?xì)?，液體與氣體管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75℃時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于化工危險品管道、供氣管網系統、燃?xì)鉄崮芄S(chǎng)車間、燃?xì)忮仩t房及住宅居所的安全設施。
背景技術：
當前燃?xì)庹{(diào)壓器使用的切斷閥，其結構包括帶有進氣口、出氣口、閥口、閥桿、切斷 腔的閥體，閥桿底端帶有與閥口相匹配的活閥和切斷彈簧，閥桿的頂端與鎖定機構相接觸， 閥桿通過掛鉤與復位手柄相連接，掛鉤通過復位撥桿與鎖定機構相連接切斷閥在正常 工作時，閥口打開，出氣口壓力值反應給傳感器，閥口處于打開狀態。當燃?xì)庹{(diào)壓設備 出現故障時，出氣口壓力值升高，出氣口壓力值反應給推桿使鎖定機構解鎖，快速釋放掛鉤，使閥桿在切斷彈簧的作用下向前移動，從 而切斷閥口，達到切斷氣源的作用。故障處理完畢，轉動復位手柄帶動掛鉤推動復位撥桿， 使鎖定機構鎖定復位。該切斷閥只設置一個傳感器，一旦失靈，后果嚴重。且一個傳感器只 能接受一種信號，不能實現對不同信號的分別控制。

氣動防爆切斷球閥特點
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。

2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專化。

3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力 而吹 出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。

4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。

5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
實用新型內容本實用新型所要解決的技術問題就是提供一種能對同一信號多項控制、也能對不 同信號分別控制的雙控式快速切斷閥。為解決上述技術問題，本實用新型采用的技術方案為包括帶有進氣口、出氣口、 閥口、閥桿、切斷腔的閥體，閥桿底端帶有與閥口相匹配的活閥和切斷彈簧，閥桿的頂端與 鎖定機構相接觸，閥桿通過掛鉤與復位手柄相連接，掛鉤通過復位撥桿與鎖定機構相連接， 切斷腔設置有與鎖定機構相匹配的帶有本實用新型屬于球閥設備技術領域,具體公開了一種一體雙控氣動球閥,包括氣動執行器和球閥,所述氣動執行器上下端均通過氣動連接器連接有球閥,所述氣動連接器包括連接架和驅動桿,所述連接架底端焊接在球閥上,所述連接架上端通過固定螺絲固定在氣動執行器上,所述驅動桿上部設置在連接架上且連接氣動執行器,所述驅動桿下部設置在球閥中,所述球閥底端設置有閥蓋,所述閥蓋通過固定螺絲固定,所述球閥的通道兩側對稱設置有安裝槽,所述安裝槽中設置有閥瓣,所述通道的入口處設置有過濾裝置.本實用新型能夠?qū)崿F(xiàn)一體雙控,適用于安裝空間小,要求同步工作的絕大多數場合,起到了節能,高效的作用,提高了氣動球閥的使用領域.這樣，切斷閥 有兩個傳感器，兩個傳感器可控制同一種信號，即使一個傳感器失靈，另一個傳感器也可工 作，確保切斷閥正常工作。兩個傳感器也可分別控制不同信號，當其中一個傳感器信號超 過設定值時，切斷閥即被切斷，保證任何一路信號超過設定值即切斷氣源，從而保證供氣安 全。

三、閥體：

四、閥內組件：

一種雙控式快速切斷閥，是由旋塞閥轉變而來的，它的球心為旋轉90°的動作，球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。當球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截?cái)嗲袛嗟脑?。氣?dòng)球閥主用應用在快速切斷、分配和改變介質的流動管道中。氣動球閥它啟閉迅速、適合大小口徑使用。

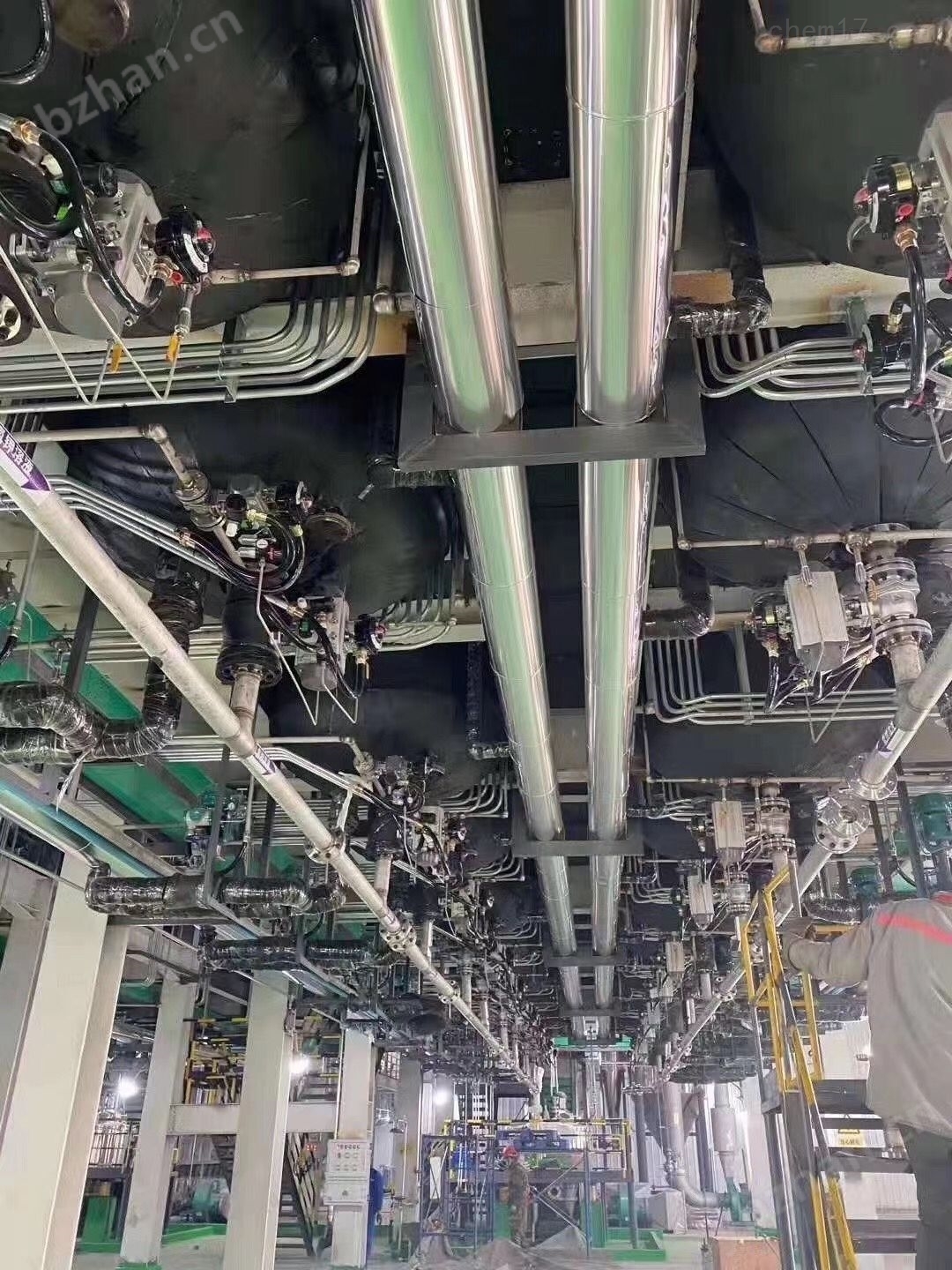

安裝前的注意四點準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。

 安裝后的注重兩點檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
摘要本實用新型屬于燃?xì)廨斉湓O(shè)備技術領域，公開了一種雙控式快速切斷閥。其主要技術特征為包括帶有進氣口、出氣口、閥口、閥桿、切斷腔的閥體，閥桿底端帶有與閥口相匹配的活閥和切斷彈簧，閥桿的頂端與鎖定機構相接觸，閥桿通過掛鉤與復位手柄相連接，掛鉤通過復位撥桿與鎖定機構相連接，切斷腔設置有與鎖定機構相匹配的帶有該切斷閥有兩個傳感器，可控制同一種信號或不同信號，能對同一信號多項控制，也能對不同信號分別控制，實現過壓切斷氣源，從而保證供氣安全

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
