AW氣動單作用球閥簡介：

球閥，為啟閉件由閥桿帶動，并繞球閥軸線作旋轉運動的閥門，而氣動球閥則一種安裝有氣動執行器的球閥，通過氣動執行器驅動閥桿轉動。單作用氣動球閥采用新型系列AW氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。通過采用上述技術方案，增設鎖定限位軌道及密封限位軌道，限制鎖定聯動塊與密封聯動塊的活動范圍，避免越程移動，造成結構失效，并增設彈簧，彈簧一方面保證限制鎖定聯動塊與密封聯動塊移動穩定性，另一方面，在腔恢復大氣壓之后，及時將限制鎖定聯動塊與密封聯動塊回位，便于外接管道從延伸部處拆卸。然而現有的氣動執行器仍然存在一些不足之處，首先，現有的氣動執行器在運行過程中活塞在氣缸內運動時，由于起步速度過快，極易使活塞受到損壞，其次，現有的氣動執行器運行時，活塞與缸體之間通常是滑動摩擦，經過長時間使用后，活塞容易磨損，影響氣動執行器的使用效果。

傳統的氣動球閥包括閥體、閥桿、氣動執行器、球體及閥座，閥體內設置有流道，氣動執行器通過閥桿驅動球體轉動控制流道的聯通及切斷，閥座設置于流道并與球體呈密封配合，該種結構的氣動球閥只能與加工有法蘭盤的管道進行連接，且由于配合處在閥體端部，給密封帶來困難，此外，不具有法蘭盤的管路則無法與閥體安裝。對于氣動單作用執行機構，其內部的活塞通過一側的氣體配合另一側的彈簧在缸體內進行動作，中心對稱式的雙撥叉氣動單作用執行機構相對不對稱單撥叉單作用執行機構輸出扭矩大、動作次數高、體積較小，安裝緊湊。為了進一步降低撥叉受到的側向載荷力，降低活塞桿彎曲應力，增強穩定性，對稱雙撥叉氣動單作用執行機構還需進一步改進加強。另外，缸體的組裝是否方便、結構是否合理也非常重要。采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。拔叉式傳動結構,容易制造大尺寸缸體,輸出扭矩大,動作靈活平穩,氣缸內壁和活塞桿鍍硬鉻,有很好的抗磨性,所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數,延長使用壽命,AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥,蝶閥的開關和調節,也可用于其它90°回轉場合。

AW執行機構特點
1、回轉角度:雙作用式=90°單作用式=90°從兩端可調節角度±5°
2、工作環境溫度：-20°～80℃。
3、氣源：過濾,干燥或加潤滑油的潔凈空氣，小氣壓0.4MPa，大氣壓1.0MPa。
4、基本設計：氣動雙氣缸雙活塞拔叉?zhèn)鲃?dòng)機構。型號AW=雙作用式,型號AWS=單作用式(彈簧復位)。
5、附件功能：可配單(雙)電控電磁閥,限位開關回訊,電氣定位器,氣源處理三聯件以及手動操作機構,*實現自動或手動控制。

1、氣缸選用鋁金材料，重量輕、外形美觀。

2、齒輪式雙活塞，輸出力矩大，體積小。

3、齒條式連接可調節開啟角度、額定流量。

4、可在頂部、底部安裝手動操作機構。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

三、單作用氣動球閥附件的選項

☆根據不同控制和要求可選擇下列附件：

☆切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。

☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

☆手動機構：HVSD手操機構

執行器

性能規范

試壓標準：

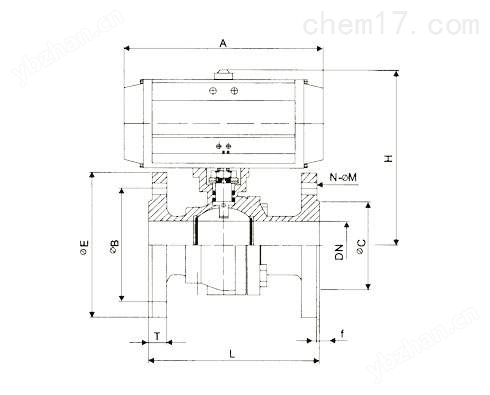

AW氣動單作用球閥安裝尺寸表

本實用新型進一步設置為：所述的放氣組件包括放氣通道及放氣塞，所述的放氣通道分別與外界及腔聯通，所述的放氣塞與放氣通道內壁呈螺紋配合，所述的放氣塞朝向腔設置有與放氣通道內壁密封配合的密封塊。通過采用上述技術方案，需要將腔恢復大氣壓時，將放氣塞旋出放氣通道，即可使腔與外界聯通，放氣完成后將放氣塞安裝至原處，操作簡便，密封*。

本實用新型進一步設置為：所述的閥體位于活塞腔的外周設置有可拆卸部，所述的可拆卸部與閥體之間設置有可拆卸的安裝螺栓，所述的可拆卸部從閥體拆卸后活塞腔呈開放狀。

通過采用上述技術方案，增設可拆卸部，能夠封閉及打開活塞腔，便于安裝及調整活塞腔內的各組件，提高實用性及操作便捷性。

本實用新型進一步設置為：所述的延伸段的流道壁設置有與外接管道端部相抵的限位臺階。通過采用上述技術方案，增設限位臺階，在外接管道插入并安裝到位后與限位臺階相抵，增加安裝穩定性。及附件的功能和用途

1、 執行器：對閥門開啟和關閉的兩位式控制。
2、 單作用執行器（彈簧復位）：在電路、氣路切炬或有故障時，自動關閉閥門。
3、 雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。
4、 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、 限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防爆型）。
6、 電氣定位器：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。
7、 氣動定位器：根據電流信號（標準0.02-0.1Mpa）的大小對閥門的介質流量調節控制。

安裝使用與維護

1、AW氣動執行器可與閥門直接安裝聯接，也可通過支架與接頭進行安裝聯按。聯接緊固件不得松動。
2、 保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。
3、 聯接管道、接頭、附件等應清潔干凈。
4、 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
5、 調試前應確認空氣管道通暢，氣壓、電壓、信號等符合要求。
6、 壓縮空氣應經過過濾、干燥、露點-15°C以下要除濕。
7、 調試時電磁閥應開到自動位置。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
