一、產品概述:

AC-UF-F系列固定式超聲波流量計廣泛應用于工業現場中的各種液體流量的在線計量，該款產品主機分為壁掛式、防爆式、盤裝式，傳感器分為：外帖傳感器、插入傳感器及標準管段傳感器。

二、應用場合：

AC-UF-F系列固定式超聲波流量計廣泛應用于工業現場中的各種液體流量的在線計量

三、產品特點：

1.雙向計量，可計量正、負、凈累計流量

2.自動記憶前64日、前64個月、前5年的累積流量

3.自動記憶前64日流量計的工作狀態

4.自動記憶前64次上、斷電時間及流量、可進行人工或自動補償以減少流量損失

5.可編程批量（定置）控制器

6.配備GPRS/GSM模塊可實現遠程監控

四、技術參數:

1. 中英文顯示

2. 低電壓多脈沖超聲波時差原理

3. 準確度優于±1.0%，重復性優于±0.5%

4. 流速范圍0．01±～32m/s

5. 主機工作溫度-30℃～80℃

6. 電源AC220V、DC8～36V或AC7～30V

7. 防護等級:IP65
8. 防爆等級:ExdIIBT4

9. 功耗2W（國內同種機型中功耗最?。?/span>

10. SEYV75-2專用屏蔽信號電纜（最長500m）

11. 信號輸出 4-20mA或0-20mA(精度±0．1%) ,RS-232（選配RS-485）,繼電器可輸出近20種源信號

12. OCT輸出:累積流量或熱量脈沖信號或瞬時流量的頻率信號（1-9999Hz任選） 蜂鳴器可根據設置發出報警聲音

13. 信號輸入:可輸入5路4-20mA模擬電流信號A︱1、A︱2…A︱5（如溫度、壓力、液位）

五、外形尺寸圖

六、可配置的流量傳感器

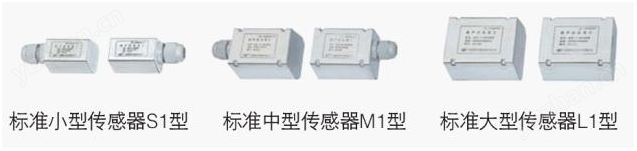

1、 外夾式傳感器（流體溫度≤110℃）

外貼式傳感器是將傳感器直接綁在被測管道的外表面從而實現流量測量的一種安裝方式，解決了其他原理的流量計在安裝時必須斷管、停產的難題，是超聲波流量計的基本安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點

2、插入式傳感器（模具鑄造，高溫陶瓷傳感器適用-40～160℃；材質：316L不銹鋼）

      插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量計量的一種安裝方式，該款傳感器解決了外貼傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。

        管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、水泥管道需選擇廠家特制的管箍后方可安裝，為防止漏水，請準確提供管道的外徑或周長。

長度：186mm                  長度：228mm                   長度：300mm

安裝空間≥550mm              安裝空間≥360mm               安裝空間≥700mm
