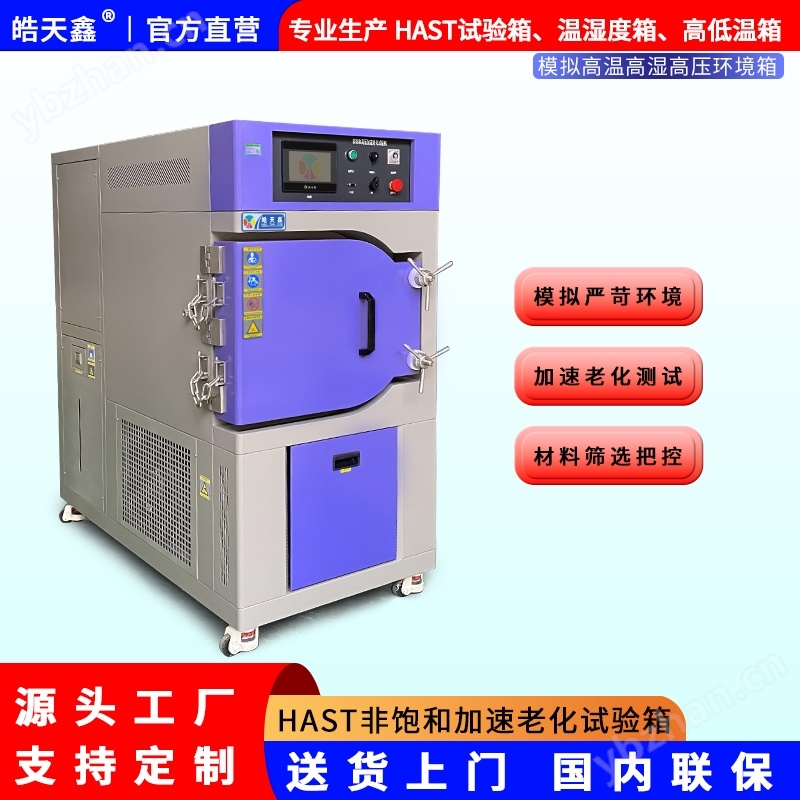

非飽和高壓加速老化試驗箱

產品詳情

該設備是一款用于電子、半導體、PCB、封裝材料等領域的高加速壽命測試系統。采用非飽和控制技術，在高壓高溫高濕環境下，通過調節蒸汽壓力與溫濕度，避免測試箱內出現結露現象。箱體為立式或臥式結構，配有不銹鋼內膽、防爆門鎖與安全聯鎖裝置，支持可編程自動運行，能夠模擬潮濕、高壓環境下的產品老化過程，幫助用戶快速評估產品的可靠性及失效風險。

非飽和高壓加速老化試驗箱

用途

主要用于集成電路、印刷電路板、多層板、半導體封裝、電容電阻、光伏組件、高分子材料等產品的加速耐濕性、抗腐蝕性及絕緣性能測試。特別適用于需要避免冷凝水干擾的精密電子元件老化試驗。通過短時間高壓高濕應力，快速激發出產品在常規使用條件下數年的潛在缺陷，如離子遷移、電化學腐蝕、分層剝落、密封失效等，為研發改進和質量認證提供數據支持。

技術參數

• 溫度范圍：105℃ ～ 142℃（非飽和模式）

• 濕度范圍：75% ～ 100% RH（非結露控制）

• 壓力范圍：0.02 ～ 0.21 MPa（表壓）

• 溫度波動度：±0.5℃

• 濕度偏差：±3.0% RH

• 內箱材質：SUS316L不銹鋼

• 控制器：7英寸彩色觸摸屏 + PLC可編程邏輯控制器

• 安全保護：超溫保護、超壓保護、缺水報警、自動泄壓、門鎖互鎖

箱體結構與材質

箱體采用雙層結構：外板為冷軋鋼板噴塑處理，內膽為SUS316L高級不銹鋼，耐高壓耐腐蝕。保溫層使用高密度玻璃纖維或聚氨酯發泡材料，減少熱量散失。門體配備防爆鏈條與反壓門鎖，測試中自動鎖緊，壓力未歸零無法開啟。加熱系統位于箱體底部或側面，配有循環風扇與純水自動補水裝置。箱內設有防結露干燥系統，通過吹掃或飽和蒸汽壓調節，保持試品表面無液態水。

工作原理

基于飽和蒸汽壓與溫濕度關系的物理原理。設備通過加熱水產生高溫高壓蒸汽，由控制器精確調節箱內的溫度與壓力，同時利用非飽和控制邏輯——在高壓環境下維持相對濕度低于100%（例如95% RH），從而避免水蒸氣凝結成液態水附著在樣品上。循環風機將濕熱空氣均勻強制對流，使所有樣品表面接受相同的應力。測試過程中，高壓促進濕氣滲透進入材料內部或界面，加速離子遷移、水解反應及物理膨脹，短時間內激發出常規老化需要數月才能暴露的失效模式。

性能特點

• 真正非結露：采用智能濕度調節算法，測試全程樣品表面無水滴，不影響電性測試。

• 高壓快速老化：0.2 MPa左右壓力，可將測試時間縮短至原來的1/10～1/20。

• 安全聯鎖保護：三重超壓泄放、超溫斷電、缺水停機及門鎖安全互鎖。

• 自動補水運行：內置純水箱與水位傳感器，支持長時間連續運行。

• 數據可追溯：實時記錄溫度、濕度、壓力曲線，支持USB或網絡導出。

技術優勢

1. 解決結露痛點：傳統HAST易在樣品表面產生冷凝水導致短路或錯誤失效，非飽和技術避免此問題。

2. 更寬測試范圍：可在105～142℃、75%～100%RH內任意設定，適應不同標準的測試要求（如JESD22-A110）。

3. 高精度控制：溫濕度偏差極小，壓力波動穩定，保證試驗重復性與可比性。

4. 節能與環保：高效保溫層與低耗加熱系統，運行成本低于傳統飽和型設備。

5. 操作簡便：全中文觸摸屏+一鍵啟動程序，支持多段式自動運行，減少人工干預。
