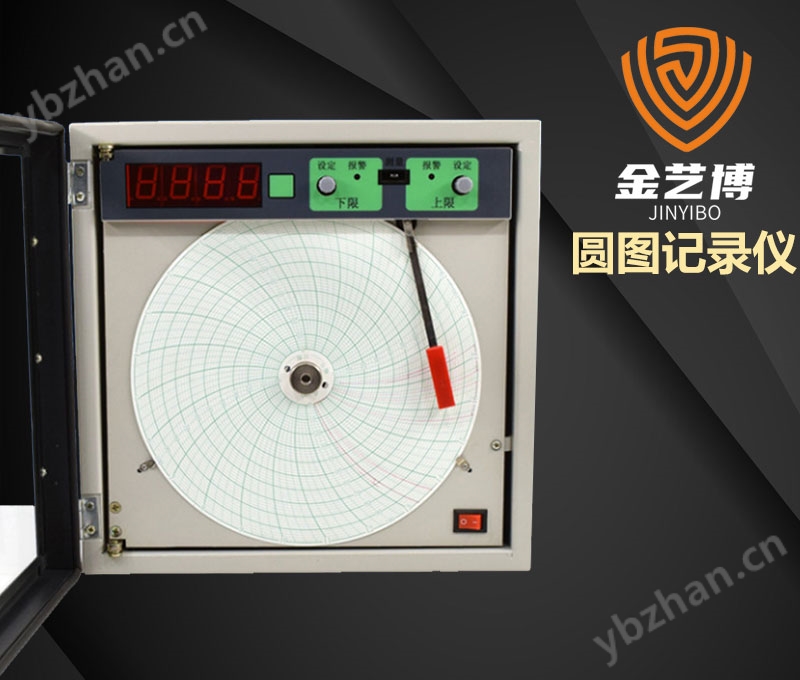

1、 輸入模塊
為了適應各種不同的輸入信號，信號輸入以后通過不同輸入模塊的處理，變成與待顯示工程量相適應的線性電壓信號，該信號經變換形成緩沖信號送給數顯單元、記錄單元、控制單元、設定值顯示單元和遠傳輸出單元。
2、記錄單元
記錄單元包括反饋比較和功率驅動兩部分。反饋比較電路將模塊輸出信號與從平衡電位器反饋回來的反饋信號相比較；如果兩個信號不同，反饋電路將輸出與差值相應的信號，經放大，驅動磁電機，推動平衡電位器，改變平衡電位器輸出電壓，縮小差值信號，直到磁電機停止，電路達到動態平衡。在機械結構上保證記錄筆與磁電機同步聯動，從而保證記錄筆的位置精確反映出輸入信號的量值，同時同步電機沿時間坐標帶動記錄紙作軸向運動，完成工程量隨時間變化曲線的繪制。
3、顯示單元
模塊輸出信號和設定信號經A/D轉換、譯碼、驅動，分別給數碼管顯示。
儀表用四位0.8"數碼管直觀的顯示測量結果。
通過按鈕開關切換，用四位0.5"數碼管選擇顯示兩個設定值之一。同時用指示燈指明數碼管顯示或第二設定狀態。
4、控制單元
控制單元由設定電路、比較電路、抗干擾電路、驅動電路和靈敏繼電器構成。
比較電路接收與輸入信號相應的緩沖信號和設定信號，進行比較，當兩信號相同時，比較電路輸出翻轉，經抗干擾處理啟動驅動電路，使靈敏繼電器動作。
１．測量顯示方式四位0.8"數碼管顯示;
２．基本指示誤差不超過全量程的±0.5%;
３．不靈敏區不超過全量程的±0.2%;
４．平衡時間小于1秒;
５．記錄誤差不超過全量程的±1%;
６．記錄紙24小時標準線性圓圖記錄紙或按用戶需要定制;
７．設定值顯示方式四位0.5"數碼管顯示;
８．控制點設定范圍不小于全量程的 5~99%;
９．設定值附加誤差不超過全量程的±1%;
１０．控制反應時間1.5秒左右；
１１．觸點容量AC220V／2A;
１２．供電電源AC220Ｖ±10%／50H_Z;
１３．消耗功率小于10VA;
１４．絕緣電阻電源端子對地　 DC500V／20MΩ以上;
　　　　　　　　輸入信號對地　 DC500V／20MΩ以上;
輸入信號對電源 DC500V／20MΩ以上;
１５．絕緣強度電源端子對地　 AC1500V／1分鐘;
　　　　　 　　 輸入信號對地　 AC500V／1分鐘;
輸入信號對電源 AC500V／1分鐘;
１６．環境溫度-10~50⁰C；相對濕度小于90%RH;
１７．重量小于7.５公斤;
１８．外形尺寸:長×寬×高 160×280×280（mm）;
１９．安裝開孔尺寸:260×260 (mm)。

型號	代           碼						說        明
JYB-XSG	□□□- □- □□- □- □- □						新系列
控制作用	100 101 102						測量顯示 單繼電器超上限/下限報警/控制 雙繼電器超上限/下限報警/控制
變送輸出	□						參見“輸出類型”
輸入類型	□□						參見“輸入類型”
報警 方    式	N  1 2						無報警（可省略） 超上限控制/報警 低于下限控制/報警
第二報警 方    式					N 1 2		無報警（可省略） 超上限控制/報警 低于下限控制/報警
供電方式	S						AC380V供電（線性電源） AC220V供電（線性電源，可省略）
