透射霧影儀 i

透視觀察的客觀標準

當光線透過透明產品發生散射行為時，會產生混濁或模糊不清的外觀。透射霧影儀 i 這一客觀的衡量標準可以量化人們的感受：

■ 全透過率

■ 透射霧影

■ 透視清晰度

透射霧影儀 i 只需一次測量就可獲得控制透明度的全部參數。

通用

集霧影和全透過率質量控制的國際標準測量方法于一臺儀器:

■ ASTM D 1003 – C光源和A光源

非補償法

■ ISO 13468 – D65光源

補償法

透射霧影儀 i 可以同時顯示全部測量結果 - 包括所有預設的自定義規范。

可靠精準

具有的光學和LED技術的透射霧影儀 i 帶來*的高性能表現:

■ 參比光束, 自我診斷和封閉的光路

■ LED光源確保若干年長期穩定的測量結果:燈泡壽命保用十年!

■ 自動的長周期校準 - 操作簡便且可靠

保證的測量重復性和儀器間的測量*性。

智能迅捷

新的觸摸顯示屏設計對于任何工作都可簡單直觀地完成。

■ 大型彩色觸摸顯示屏

■ 圖標式菜單功能選擇

■ 專用測量按鍵

■ 腳踏開關可以無需動手操作

開放式的測量艙可讓您自由分析任何尺寸的樣品：

■ 開放式設計適用于小型或大型樣品

■ 快速更換并定位樣品

■ 不受周圍環境光線的影響

■ 多功能樣品支架適用于薄膜和片材的測量

■ 泰伯爾耐磨試驗支架和用于液體測量的試管

■ 客戶定制支架可以很方便地安裝

水平或垂直放置

方便地將樣品置于任何位置，給您的試驗帶來的靈活性。

機載分析

為了高效的工作管理，測量數據可以在透射霧影儀 i 上直接進 行分析并可保存到儀器的項目文件中：

■ 內存容量大 （可存儲5000個讀數）

■ 具有完整的統計功能，包括平均值，zui小值/zui大值，標準偏差

■ 可以針對不同的產品要求輸入不同的允差，并通過顏色顯示合格/不合格的分析結果

專業的連接

可以通過各種方式進行數據傳輸，支持您實驗室的日常工作：

■ 直接通過USB端口將數據傳輸?shù)絺€人電腦

■ 直接通過局域網連接到您的辦公網絡，在您的實驗室信息管理系統(LIMS)中進行進一步分析

■ 保存數據到U盤中

smart - lab haze – 數據分析軟件

smart - lab haze 軟件勝任您的任何工作，可以生成單組測量系列的樣品數據表格及一段時間內的趨勢分析報告 –一切皆有可能。

在標準管理中設定用戶自定的產品規范，建立起產品合格/不合格評估的界限。

■ 在線測量您的產品，并即刻顯示質量報告：帶統計結果的數據表格和帶合格/不合格彩色指示的線形圖表

■ 在項目文件中管理您的實驗室工作：用趨勢報告反映生產工藝的穩定度

■ 傳輸產品規范和項目文件到透射霧影儀 i ，進行日常的工作管理

標準

ASTM D 1003, D 1044

ISO 13468, 14782

訂購信息

型號 名稱

4775 透射霧影儀 i

基本配置：

帶樣品支架的主機

清晰度校準標準板

可追溯的證書

腳踏開關和電源線

USB線纜和局域網線纜

smart-lab haze軟件光盤含密鑰盤(2個許可證)

操作手冊

培訓

延長保修: 參見技術服務相關章節

免費：質保期內提供1次儀器維護服務

注意：需要了解安裝smart-lab haze軟件超過兩臺以上電腦所需的軟件秘鑰費 用，請與當?shù)谺YK-Gardner代表。

系統需求:

操作系統: Windows 7 SP1 或8.1

Micorsoft® .NET Framework 4

硬件: 推薦Core2 Duo,2.2GHz,i7,或相當?shù)呐渲?/p>

內存: 4GB RAM, 推薦8GM硬盤

硬盤可用空間: zui少300MB

顯示器: 1280x1024 分辨率或更高

磁盤驅動器: CD-ROM或DVD 光驅

端口: 可用的USB端口或局域網端口

技術指標

光源 CIE-C, CIE-A (ASTM D1003)

CIE-D65 (ISO 13468, ISO 14782)

光譜響應 CIE光譜函數y

光路 0° /散射

測量區域 直徑 18 mm (0.7 in)

樣品口 直徑 25.4 mm (1.0 in)

測量范圍 0 - 100 %

重復性 ± 0.1單位(標準偏差)

重現性 ± 0.4單位 (標準偏差)

記憶量 5000個數值

接口 局域網，USB2.0，附帶前置USB端口用于連接U盤

電源 115V / 230 V，自帶適配器

工作溫度 +10 ~ 40 °C (+50 ~ 104 °F)

儲藏溫度 0 ~ 50 °C (+32 ~ 122 °F)

體積 (寬x高x深) 62 x 33 x 22 cm (24 x 13 x 9 in)

重量 18 kg (40 lbs)

培訓

BYK-Gardner為您提供的不僅僅是一臺儀器，我們將幫助您學會使用透射霧影儀i 和數據分析。半天的培訓課程包括透射霧影儀i 和smart-lab haze軟件的操作培訓。

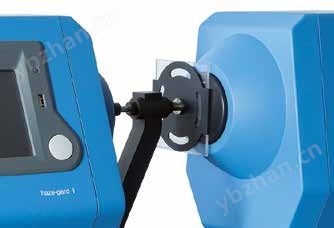

多用途樣品支架適用于多種特殊需求

適用于測量超薄薄膜的特殊薄膜支架

訂購信息 可選部件和備件

型號 名稱

4784 薄膜支架，用于4775 適用于非常薄的薄膜

4785 泰伯爾霧影支架，用于4775 用以評估抗磨損能力

4786 透射池支架，用于4775 用以測量液體

6180 液體用光學池，2.5 mm 路徑長度2.5mm, 池寬50mm

6182 液體用光學池，5 mm 路徑長度5.0mm, 池寬50mm

6183 液體用光學池，10 mm 路徑長度10mm, 池寬50mm

6189 液體用光學池，20 mm 路徑長度20mm, 池寬50mm

4865 BYK 軟件 smart-lab haze 用于專業的文檔分析和處理

用光學池及其支架可對液體作測量

訂購信息 可選部件和備件

型號 名稱

4776 清晰度校準板，用于4775 更換用的清晰度標準板， 帶證書

4777 清晰度參考用標準板，用于4775 檢查用的清晰度測試標準板，帶證書

4790 霧影測試標準 1，用于4775 霧影大約為1%，測試用，帶證書

4791 霧影測試標準 5，用于4775 霧影大約為5%，測試用，帶證書

4792 霧影測試標準 10，用于4775 霧影大約為10%，測試用，帶證書

4793 霧影測試標準 20，用于4775 霧影大約為20%，測試用，帶證書

4794 霧影測試標準 30，用于4775 霧影大約為30%，測試用，帶證書

4795 霧影測試標準一套，用于4775 一套5件霧影標準放在硬盒中，帶證書

4778 透射標準 10，用于4775 全透過率大約10%，測試用，帶證書

4779 透射標準 30，用于4775 全透過率大約30%，測試用，帶證書

4780 透射標準 50，用于4775 全透過率大約50%，測試用，帶證書

4781 透射標準 70，用于4775 全透過率大約70%，測試用，帶證書

4782 透射標準 90，用于4775 全透過率大約90%，測試用，帶證書

4783 透射標準一套，用于4775 一套5件透射標準放在硬盒中，帶證書
