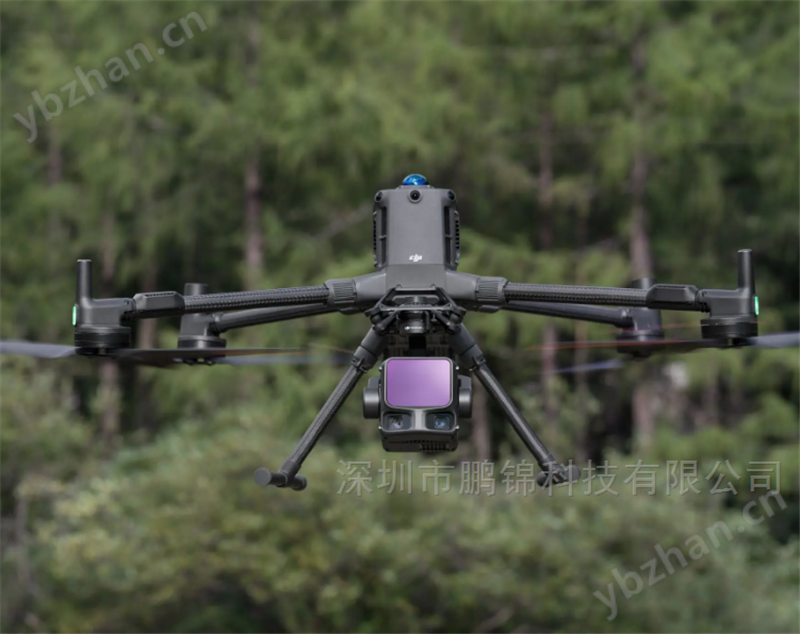

禪思L3機載激光雷達系統航測三維采集載荷

關鍵參數

整機重量：1.6kg（不含云臺組件）

激光波長：1535nm

最大脈沖頻率：2000kHz

最大回波：16 回波（100kHz/350kHz）

相機：雙一億像素 4/3 CMOS

定位方案：RTK/PPK 雙支持

存儲：CFexpress Type B 高速存儲卡

適配機型：DJI Matrice 400

雙一億像素可見光相機

傳感器：雙 4/3 英寸 CMOS，單鏡 1 億像素，機械快門（無果凍效應）

成像能力：一次飛行同步采集點云 + 高清影像；旁向重疊率僅需 20%，效率翻倍

像素合成：支持合成 2500 萬像素，提升弱光表現

位姿與云臺

高精度位姿：集成 IMU+D-RTK 3，免像控即可完成 1:500/1:1000 高精度航測

三軸云臺：-90°~+30° 俯仰，±320° 旋轉，實時仿地 / 仿線飛行，復雜地形穩定作業

核心優勢

長測程，高安全：950 米測程，典型航高 300–500 米，無需低空冒險，大高差 / 茂密林區輕松覆蓋。

厘米級精度：300 米航高高程＜3cm，硬質路面點云厚度＜3cm，滿足高精度測繪標準。

超高作業效率：?jiǎn)稳兆鳂I(yè)面積100 平方公里；米字形掃描 + 16 回波，植被穿透強、地面點多。

軟硬件一體化：搭配大疆智圖，一鍵生成點云、DEM、DOM、三維模型；支持實時點云預覽，外業質量可控。

應用場景

地形測繪與工程勘察

山地、丘陵、公路、鐵路線路勘察，國土測繪、1:500 大比例尺地形測圖，快速生成等高線、DEM 數字高程模型。

電力行業

輸電線路通道三維建模、樹障分析、桿塔精細化重建、導線弧垂測量、新建線路選線勘察。

電力桿塔點云成果

礦山地質

露天采場三維建模、土方量測算、邊坡形變監測、地質災害隱患勘查。

林業自然資源

森林資源調查、林下地形采集、蓄積量測算、碳匯評估，穿透樹冠獲取地面信息。

城市與應急測繪

城市實景三維建模、河道勘察、滑坡、洪澇災害現場快速三維數據采集。
