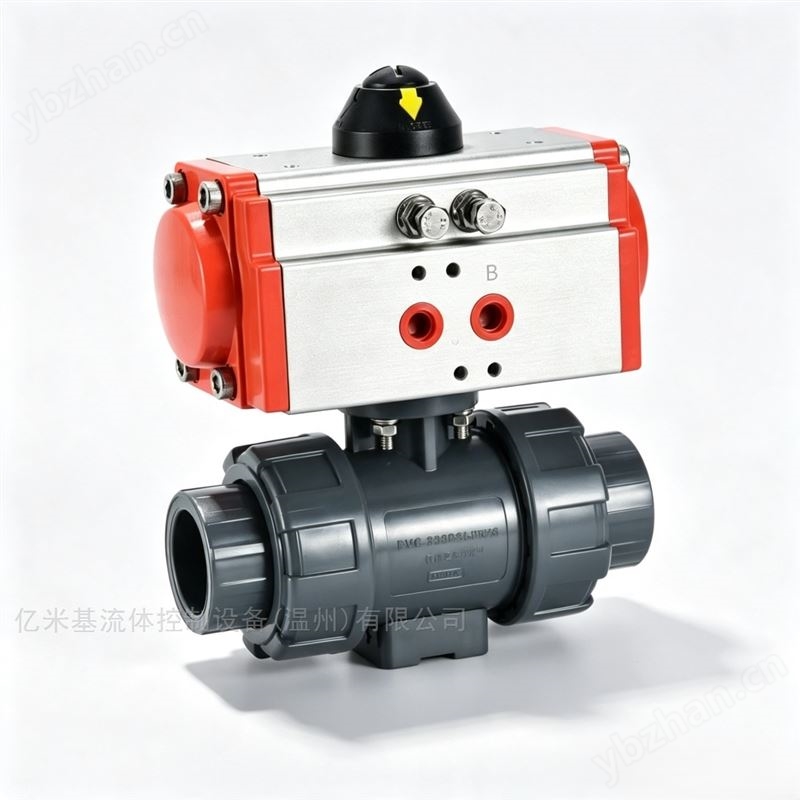

高壓塑料球閥UPVC雙由令PN16氣動防腐閥產品全塑閥體具備優異的耐酸堿腐蝕性能，無金屬銹蝕問題；雙由令活接結構拆裝便捷，無需拆卸管路即可單獨更換維護閥門，適配常溫腐蝕介質工況；氣動驅動響應速度快、本質安全防爆，可配套電磁閥、定位器、限位開關等附件實現遠程自控。廣泛應用于污水處理、化工酸堿、電鍍、海水養殖、環保加藥等行業，是中低壓腐蝕流體管路的經濟型控制設備。

二、型號編制與閥體標識說明

1.型號含義

以Q611F-10S為例，各字符含義遵循塑料閥門行業通用編制標準：

2.閥體標識說明

閥體注塑有清晰的規格與材質標識，核心標識含義如下：

• DNXX：公稱通徑，代表閥門適配管路口徑，常規覆蓋DN15~DN100

• PN10：公稱壓力等級，代表閥門額定工作壓力

• UPVC/CPVC：閥體基體材質標識，分別對應硬聚氯乙烯、氯化聚氯乙烯

• 流向標識：浮動球閥支持雙向密封，無強制流向要求

• 模具編號/批次：注塑追溯標識，用于品質管控與生產溯源

三、工作原理與結構特征

1.工作原理

氣動執行器接入壓縮空氣后，內部齒輪齒條機構將活塞直線運動轉化為輸出軸90°回轉運動，帶動閥桿與塑料球芯同步旋轉；當球芯通孔與管路同軸時閥門全開，介質全通徑順暢通過；當球芯通孔與管路垂直時閥門全關，四氟閥座與球芯球面緊密貼合，形成雙向密封，阻斷介質流通。

雙作用執行器兩路氣源分別控制開關，失氣保持原位；單作用執行器內置復位彈簧，失氣時自動回到安全工位，實現故障保護。配套定位器可接收4-20mA信號，實現0~90°任意角度流量調節。

雙由令活接結構的兩端活接螺母可獨立旋松，無需改動兩側管路即可快速拆卸閥體，便于檢修更換，大幅降低維護成本。

2.核心結構特征

（1）一體注塑塑料閥體

采用UPVC/CPVC原料一體注塑成型，閥體組織均勻、內壁光滑、流阻?。蝗芙Y(jié)構耐酸堿腐蝕性能優異，無金屬銹蝕問題，適配絕大多數常溫腐蝕介質；整體重量輕，安裝搬運便捷，管路承重負荷小。

（2）雙由令活接連接

兩端自帶活接螺母與承插接口，采用膠粘承插連接PVC管路，活接結構可快速拆裝，無需切割管路即可拆卸閥體，檢修維護極為便捷；接口尺寸標準化，適配同規格UPVC管路，互換性強。

（3）四氟密封全通徑球芯

球芯與閥體同材質一體加工，全通徑設計，過流面積大、流阻小，介質輸送效率高；閥座采用PTFE聚四氟乙烯材質，密封性能優異、耐腐性強，與球芯貼合緊密，可實現雙向零泄漏；四氟材質自潤滑性好，啟閉磨損小，使用壽命長。

（4）AT系列氣動執行器

采用鋁合金擠壓缸體，陽極氧化防腐處理，與塑料閥體適配性強；內部齒輪齒條傳動，動作平穩、間隙小、響應快；雙活塞對稱結構，輸出扭矩穩定，適配塑料球閥低扭矩啟閉特性。

（5）附件擴展能力

可配套電磁閥、限位開關、過濾減壓閥、手輪機構等附件，實現電控開關、狀態反饋、手動應急操作；可接入PLC自控系統，滿足自動化管控需求。

四、高壓塑料球閥UPVC雙由令PN16氣動防腐閥主要技術參數

五、安裝與調試

1.安裝前檢查

• 核對閥門通徑、壓力等級、材質、密封形式與設計要求一致，確認介質、溫度、壓力適配產品性能。

• 檢查閥體外觀有無裂紋、缺料、變形、毛刺缺陷；檢查球芯、閥座有無損傷、氣泡，密封面損傷產品嚴禁安裝。

• 通氣空載測試氣動執行器，確認啟閉順暢、90°轉角準確、無漏氣卡滯，動作平穩無異響。

• 清理管路端面雜物、毛刺，配套UPVC專用膠水、清潔劑，確保粘接質量。

• 檢查配套氣源附件、電磁閥等規格匹配，功能完好。

2.安裝要求

• 安裝姿態：可任意角度安裝，優先水平安裝，執行器朝上；避免執行器朝下積水，避免閥體長期受側向應力。

• 承插粘接：按UPVC管路粘接規范，清潔管路與承口，均勻涂抹專用膠水，插入后保持固定至膠水固化；粘接過程避免污染閥腔與密封面。

• 活接緊固：粘接固化后，均勻旋緊兩端活接螺母，保證密封均勻，禁止單邊用力過猛，防止塑料閥體開裂、變形。

• 防護要求：禁止露天暴曬安裝，紫外線會加速塑料老化；戶外使用需加裝遮陽防護罩，避免陽光直射閥體。

• 氣源連接：加裝過濾減壓閥保證氣源潔凈干燥，氣管接頭密封可靠；低溫環境做好氣源管路排水防凍。

• 環境禁忌：禁止安裝在高溫?zé)嵩锤浇?，遠離明火、高溫設備，防止塑料閥體軟化變形。

3.調試與驗收

1. 安裝完成、膠水固化后，通氣進行3~5次全行程啟閉測試，確認球芯轉動順暢、無卡滯，90°開關位置準確。

2. 按規范進行殼體強度試驗與密封性能試驗，確認閥體、活接處無外漏，閥座雙向密封無內漏。

3. 配套電磁閥的，測試電控信號響應，確認開關動作準確、反饋信號正常。

4. 調節型閥門校準定位器零點量程，驗證信號與開度對應準確，調節平穩無振蕩。

5. 試運行無滲漏、無卡滯、無異響，各項功能達標后，方可正式投入運行。

六、維護與保養

1.日常巡檢

• 定期檢查活接處、閥桿處有無滲漏，塑料閥體有無裂紋、變形、老化跡象，發現異常及時處理。

• 定期通氣測試啟閉動作，確認運行平穩、無卡滯，氣源壓力穩定。

• 檢查氣源三聯件，及時排水、更換濾芯，保證氣源潔凈干燥；檢查氣管接頭無漏氣。

• 保持閥體表面清潔，及時清理附著的腐蝕性介質、結垢雜物，避免長期腐蝕加速老化。

• 檢查限位開關、電磁閥等附件工作狀態，信號傳輸正常，發現異常及時排查。

2.定期維護

• 每1~2年停機檢修，檢查四氟閥座的老化、磨損、腐蝕情況，性能下降及時更換閥座。

• 檢查閥桿磨損、結垢情況，清理并加注適配的潤滑脂，保障轉動靈活。

• 拆解執行器端蓋，檢查活塞、齒輪、密封圈狀態，清理舊油脂，加注專用氣動潤滑脂；更換老化密封件。

• 檢查塑料閥體有無老化、脆化、裂紋，性能下降及時更換整閥。

• 復緊所有緊固件、氣源接頭，確保連接牢固密封可靠。

3.長期停用保養

• 排空閥體內腔介質，用清水沖洗干凈，干燥后封閉兩端。

• 閥門調整至半開狀態，避免閥座長期受壓變形。

• 斷開氣源與控制信號，封堵氣源接口，執行器、電氣件做好防塵防潮保護。

• 存放于陰涼、干燥、通風的庫房，遠離熱源、禁止陽光直射，避免塑料老化脆化；禁止與有機溶劑、強氧化劑混放。

• 長期存放閥門每半年通氣測試一次，檢查動作與密封狀態；投用前重新進行密封測試。

七、典型應用領域

• 化工行業：常溫酸堿溶液、鹽溶液、弱腐蝕介質的管路切斷與調節

• 環保水處理：污水處理、加藥系統、中水回用的藥劑與污水控制

• 電鍍表面處理：酸洗、電鍍、氧化工序的腐蝕介質管路控制

• 海水養殖：海水循環、水處理、養殖池管路的通斷控制

• 泳池水景：泳池水循環、水處理、景觀水系的管路控制

• 日化輕工：洗滌劑、日化原料、造紙黑液等介質輸送

• 半導體光伏：廢水處理、腐蝕液排放等工藝管路

• 市政民用：小區中水、雨水回收、綠化灌溉管路控制

八、故障診斷與安全注意事項

1.常見故障及處理方案

2.安全注意事項

1. 嚴禁在超出公稱壓力、工作溫度、介質適配范圍的工況下使用，避免閥體變形、開裂、密封失效。

2. 帶壓狀態下嚴禁拆解閥門、旋松活接螺母；檢修必須在管路泄壓、排空介質、斷開氣源后進行，腐蝕介質需做好個人防護。

3. 氣動系統帶壓時禁止插拔氣管、拆解執行器，防止高壓氣體噴濺傷人。

4. 禁止敲擊、摔砸、強力擠壓塑料閥體，禁止用加長管蠻力操作，防止閥體斷裂。

5. 禁止將塑料閥門安裝在高溫?zé)嵩?、明火附近，禁止長期露天暴曬，避免塑料老化脆化引發安全隱患。

6. 用于有毒、強腐蝕介質時，定期巡檢閥體狀態，發現滲漏、裂紋立即更換；發生泄漏時立即切斷管路與氣源，按危化品泄漏規程處置。

7. 單作用安全切斷閥需定期測試失氣復位功能，確保故障時可靠回到安全工位。

8. 廢棄塑料閥門按工業固廢/危廢分類規范處理，塑料與橡膠、金屬部件分類處置，禁止隨意丟棄污染環境。
