產品定位

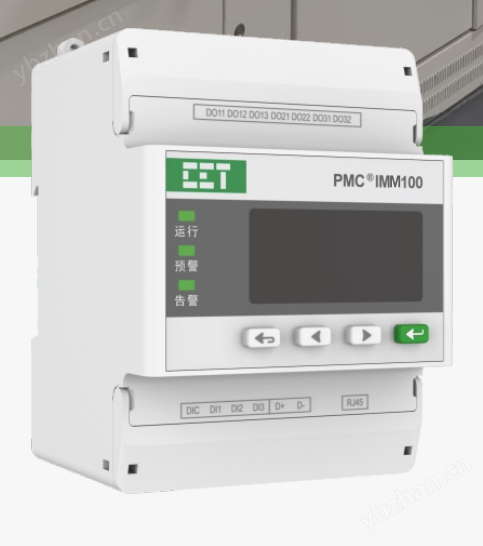

IMM100電機絕緣監測裝置面向380V/690V交流電動機，在電機停機期間自動或手動啟動對地絕緣電阻測量（即電動機離線絕緣監測），輸出500V/1000V DC測試電壓，判斷繞組絕緣是否良好，并在絕緣電阻低于設定值時輸出報警信號、通過硬接點閉鎖電機合閘，把絕緣隱患擋在送電之前。

行業應用場景

裝置的典型應用集中在電機頻繁啟停、環境潮濕或粉塵較大的場所：

• 冶金、水處理、石化等行業的低壓電動機：繞組長期運行后受潮、積灰，絕緣逐年下降，停機期間自動測一遍絕緣，復役前即可發現問題；

• 消防泵、排污泵等備用電機：長期不運轉，投運前的絕緣電阻測試可由裝置自動完成，不必人工搖表逐臺測；

• 維修后的電機：重新投入運行前測試絕緣是否完好，避免帶病送電；

• 運行中突然故障跳閘的電機：恢復生產前用絕緣監測確認繞組狀態，幫助區分電機絕緣問題與回路問題。

裝置適用于TN、TT、IT等低壓系統的電動機、線路、母線對地絕緣監測，可獨立工作，也可配合各廠家的電動機保護器使用。現場用戶常問：電機停機后怎么測絕緣？電機絕緣電阻多少算合格？500V和1000V絕緣測試有什么區別？潮濕環境電機絕緣怎么監測？簡單說，裝置按電機額定電壓施加500V/1000V DC測試電壓，監測繞組與地之間的絕緣電阻，停機即測、結果自動存檔，比人工搖表省事，具體口徑見下文問答。

應用與選型建議

按系統型式確認適用性：TN、TT、IT系統均可使用；按電機額定電壓選擇500V或1000V測試檔。與電動機保護器配合時，通過DI接入保護閉鎖、保護復歸、遙控啟動等信號，告警出口、預警出口、備用出口按柜內聯動需求分配。改造項目可利用裝置小巧的導軌結構在不改動一次回路的前提下加裝；新項目可將絕緣監測與電動機保護器一并納入柜內布置，縮短二次接線長度。裝置自檢功能覆蓋CPU、采樣、存儲器、定值保存與工作電源等環節，出現異常時點亮告警燈并提示自檢錯誤信息，便于運維定位。綜合來看，IMM100電機絕緣監測裝置適合低壓電機、備用電機與檢修改造項目的停機絕緣監測需求。

相關問答

問題：電機停機后怎么測絕緣？回答：IMM100識別到電機停機后可自動啟動絕緣監測，輸出500V/1000V DC測量繞組對地絕緣電阻，也可通過手動或遙控方式啟動，結果以記錄方式存儲并可經通信讀取。

問題：電機絕緣電阻多少算合格？回答：裝置量程覆蓋30KΩ~100MΩ，預警值與告警值可按現場規程自行整定；通常新電機絕緣明顯高于舊電機，具體合格值以電機電壓等級和行業規程為準。

問題：500V和1000V絕緣測試有什么區別？回答：裝置根據電機額定電壓施加500V或1000V DC測試電壓，額定電壓高的電機用1000V檔；測試電壓不同，判斷標準也應對應調整。

問題：備用電機投運前要測什么？回答：主要測對地絕緣電阻，用IMM100可自動完成并留存記錄，同時可查看絕緣吸收比與極化指數，確認繞組無受潮、無老化后再送電。

問題：電機受潮了怎么判斷？回答：受潮電機的絕緣電阻會明顯下降，可結合裝置記錄的絕緣吸收比、極化指數（各64條）綜合判斷；絕緣值持續偏低時，應先干燥處理再投運。

問題：絕緣監測儀和搖表有什么區別？回答：搖表需要人工到現場逐臺加測試電壓、讀數并手工記錄；IMM100在電機停機后自動施加500V/1000V DC測試電壓，留存500條絕緣電阻監測記錄，可經RS-485或藍牙讀取，適合站點分散、測試頻次高的場合。

問題：絕緣監測裝置怎么接線？回答：直流輸出端接電機繞組測量回路，3路DO（常開、常閉）輸出告警與閉鎖信號，3路DI（內激勵24V）接入保護閉鎖、保護復歸、遙控啟動信號，電源176V~264V AC/DC，具體按產品典型接線圖施工。

問題：絕緣監測和漏電保護有什么區別？回答：漏電保護在電機運行中檢測漏電流，IMM100則在停機狀態下測量絕緣電阻，兩者時間窗口不同、作用互補，停機測絕緣能發現運行中不易暴露的受潮與老化問題。
