在 CT 設備的性能評價中，低對比度分辨力是衡量設備能否檢出低密度病變的關鍵指標。普通模體往往只能粗略判斷 "能不能看見"，而CCT189 低對比度身體幻影通過一組已知 HU 值和直徑的對比棒，將低對比分辨力轉化為可重復測量的量化數據。本文結合實驗室使用經驗，梳理這款幻影的結構特點、操作方法和應用要點。

一、CCT189 幻影的結構與技術參數

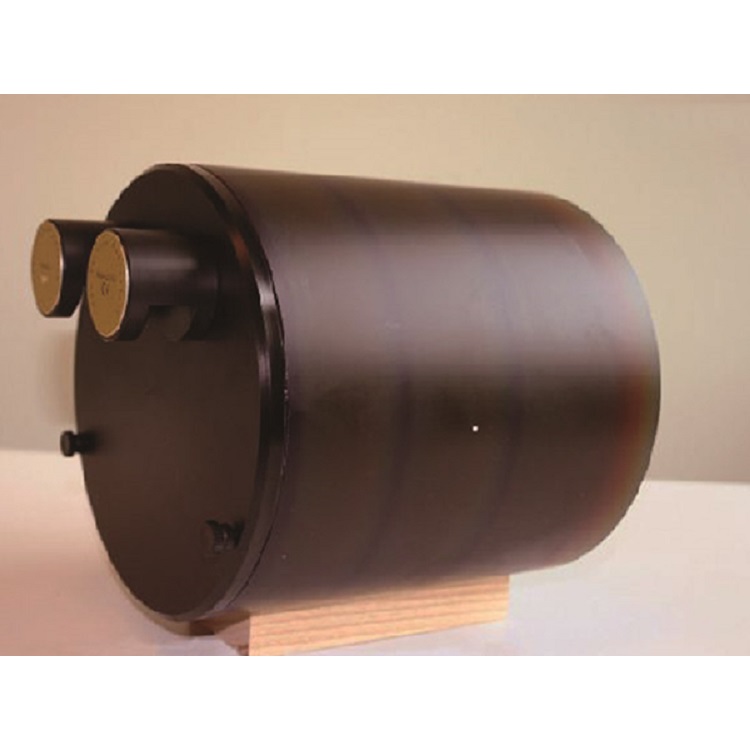

CCT189 是一款低對比度身體幻影，其核心是八根對比棒的精密設計：

四根長 40 毫米的對比棒，每根具有不同的直徑和標稱對比度，具體規格為：14HU 對應 3 毫米直徑、7HU 對應 5 毫米直徑、5HU 對應 7 毫米直徑、3HU 對應 10 毫米直徑（HU 即 Hounsfield 單位，也稱 CT 值）。這一組合覆蓋了從較高對比度、較小直徑到較低對比度、較大直徑的典型檢測區間，能夠系統評價 CT 設備在不同對比度下的細節檢出能力。

為便于定位和分析，每根 40 毫米對比棒還配有一根10 毫米長、15 毫米直徑的對應對比棒。為保證對比的一致性，每一組配對的 40 毫米棒和 10 毫米棒均來自同一鑄造批次，從源頭上控制了材料批次差異對測量結果的影響。生產中，每一批選定對比棒的樣品都會在室內 CT 掃描儀上進行多次掃描測試，并通過自動化分析對對比棒的掃描結果進行分析，其對比度以測量值形式給出，確保出廠數據可追溯。

在使用中，為更準確地評估幻影，建議對多個掃描進行平均—— 單組掃描受噪聲影響波動較大，多次掃描平均后可以降低統計漲落，使低對比分辨力的評價更穩定。我們實驗室在低對比分辨力質控中使用了DELTA 德爾塔儀器提供的 CCT189 幻影，其八根對比棒規格清晰，同批次配對設計便于對照測量，四個對齊點也使每次擺位重復性很好。

二、規范使用要點

CCT189 的檢測涉及擺位、掃描和數據分析多個環節，以下幾個使用要點需要特別注意：

第一，利用對齊點規范擺位。幻影設有四個對齊點幫助定位：其中三個點用于定義平面對齊安裝端 10 毫米長、15 毫米直徑對比棒的位置，一個點位于幻影頂部，另兩個點位于側面；第四個點同樣位于幻影頂部，與 40 毫米對比棒的中心對齊。擺位時應按這些對齊點與激光定位燈配合，確保每次掃描的位置一致，減少擺位差異引入的系統誤差。

第二，掃描參數標準化。管電壓、管電流、重建層厚和重建算法應按檢測標準設置，每次檢測保持一致。由于低對比度細節本身信號微弱，重建算法對結果影響顯著，必須固定使用臨床常規算法。

第三，數據分析建議多掃描平均配合自動化分析。按建議對多個掃描進行平均以降低噪聲影響；對比棒的 HU 值測量和直徑判讀建議使用自動化分析軟件，在每根棒的中心區域劃定標準 ROI 測量 CT 值，并與標稱對比度對照。每次檢測應保存原始圖像和測量數據，便于縱向比較。

三、校準與維護

CCT189 幻影屬于計量標準器具，應定期送有資質的機構校準，校準內容包括：各對比棒的實際直徑、長度和 CT 值（對比度）；幻影背景材料的均勻性；四個對齊點的位置精度。

日常維護中，幻影表面和對比棒孔道應保持清潔，避免灰塵影響 CT 值測量；材料避免陽光直射和高溫，防止老化；存放時避免重壓變形。我們實驗室這套德爾塔提供的 CCT189 幻影使用以來，同批次對比棒的 CT 值一致性較好，多次掃描平均后的結果重復性穩定。作為專業從事醫療器械檢測設備、分析儀器、模體銷售的供應商，德爾塔嚴格按 ISO9001:2015 質量管理體系運營，產品應用于醫療器械檢驗中心、醫學計量實驗室和醫院等領域，售前選型和售后技術支持響應及時。

總結

CCT189 低對比度身體幻影通過四根不同直徑、不同標稱對比度（14HU/3mm、7HU/5mm、5HU/7mm、3HU/10mm）的 40 毫米對比棒及同批次配套的 10 毫米對比棒，配合四個對齊定位點和多掃描平均的分析方法，為 CT 設備低對比分辨力的定量檢測提供了可重復的標準工具，廣泛適用于 CT 設備生產企業的出廠檢驗、醫療器械檢驗中心的驗收檢測、醫學計量實驗室的設備校準，以及醫院放射科的日常質控。

規范擺位、標準化掃描、多掃描平均分析，再加上一套直徑和對比度標稱值清晰、批次一致性好的低對比幻影，CT 低對比分辨力的評價才能穩定可靠。DELTA 德爾塔儀器提供的 CCT189 幻影在同批次配對設計和定位精度上表現穩定，可作為低對比分辨力檢測工作的選擇之一。
