JKZC-P11.Z一維Z向小體積壓電

納米定位臺 100μm-300μm

產品介紹

JKZC-P11系列小體積壓電納米定位臺為小體積1~3維壓電平移臺，P11.Z為一維小體積壓電納米定位臺，平臺內部采用無摩擦柔性鉸鏈導向機構，一體的結構設計，多維運動無耦合。 機構放大式驅動原理，內置高性能壓電陶瓷，可實現100μm位移。閉環版本定位精度可達納米級。采用有限元仿真分析優化柔性鉸鏈結構，柔性導向系統具有高導向精度，具有高剛性、高負載、無摩擦、免維護等特點。壓電定位臺具有控制精度，分辨率和穩定性可以達到納米量級，定位穩定時間僅為毫秒量級，壓電定位臺為無磁材質，使用過程中不受磁場的影響，壓電定位臺體積小、結構緊湊 易于集成。

產品特點

大行程、閉環版本定位精度高、響應速度快

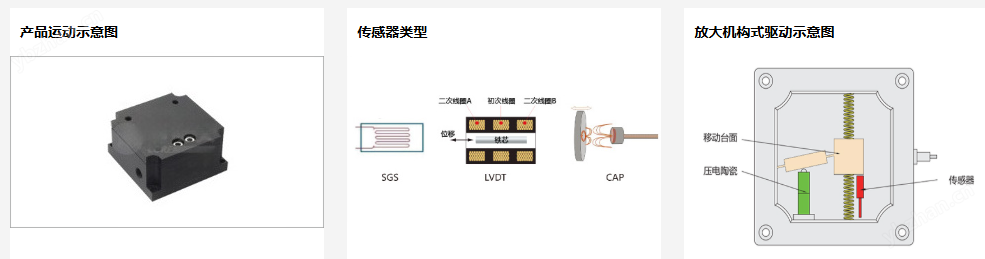

JKZC-P11系列納米定位臺采用機構放大設計原理，內置高可靠性壓電陶瓷作為驅動源，可以實現1~3維100μm的精密運動。
    該系列壓電納米定位臺可以選擇開環或閉環版本， 閉環版本采用高精度傳感器對位置進行實時檢測反饋，配置芯明天E00/E01、E72/E73、E52/E53等系列閉環壓電控制器可以實時對位移進行精密調整，實現納米級的精密定位控制。

產品應用

1、 光纖定位/光學掃描            2、 納米壓印        3、 納米計量

4、 微操控            5、 納米定位        6、干涉法/ 掃描顯微/納米定位

7、 生物技術/半導體技術        8、質量保證測試      9、微加工/精密控制

JKZC-P11全系列產品

技術參數

*若此工作頻率已接近或超過諧振頻率，建議在小于諧振頻率以下使用，若在此頻率下工作，輸入電壓要足夠小，請從小信號逐漸調試。開環使用時可達到的工作頻率大于此頻率。

** 可定制低溫版本及高真空版本。

***連接器可定制。

注：以上所提參數與測試環境、測試設備有關。

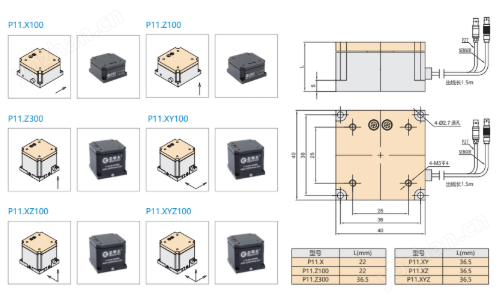

尺寸圖
